測DC大電流，沒有大量程傳感器如何分路測量并匯總電流大小？
采用同樣匝數比（變比，Ratio）的電流傳感器，分別測量各個分路電流，輸出電流信號Is流過同一個電流表（或負載電阻），其總電流等于三個電流傳感器輸出的總電流，通過公式（Is1+Is2+Is3）* 匝比=原邊被測Ip即可測出總電流。

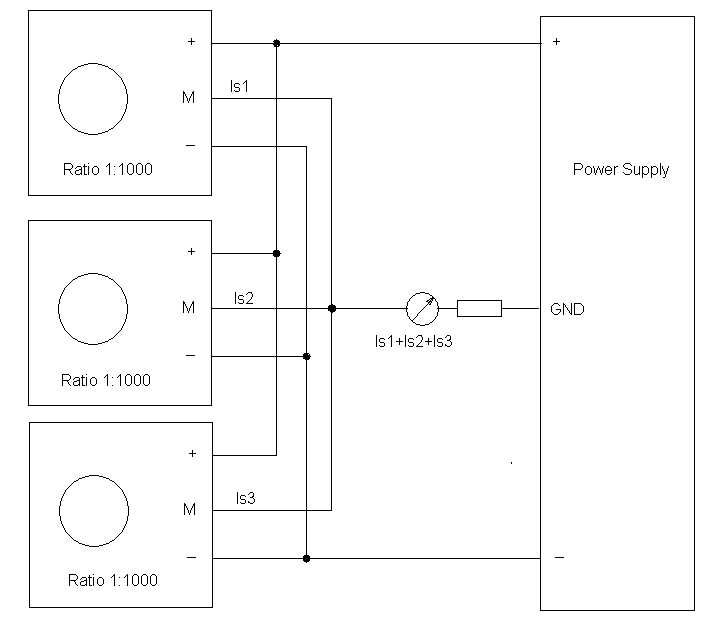

示意圖如下：

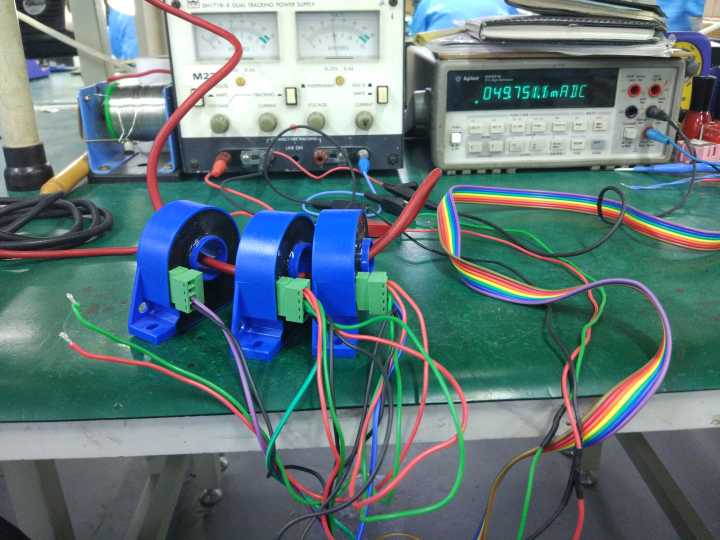

通過實際測試（所測電流為直流電流），可以通過此種方法達到如標題的效果。
但如果所測電流為交流，本試驗并沒有進行詳細測試，并不建議采用此種方案。
