怎樣測量半波整流波形，即脈沖直流電流的有效值大小？

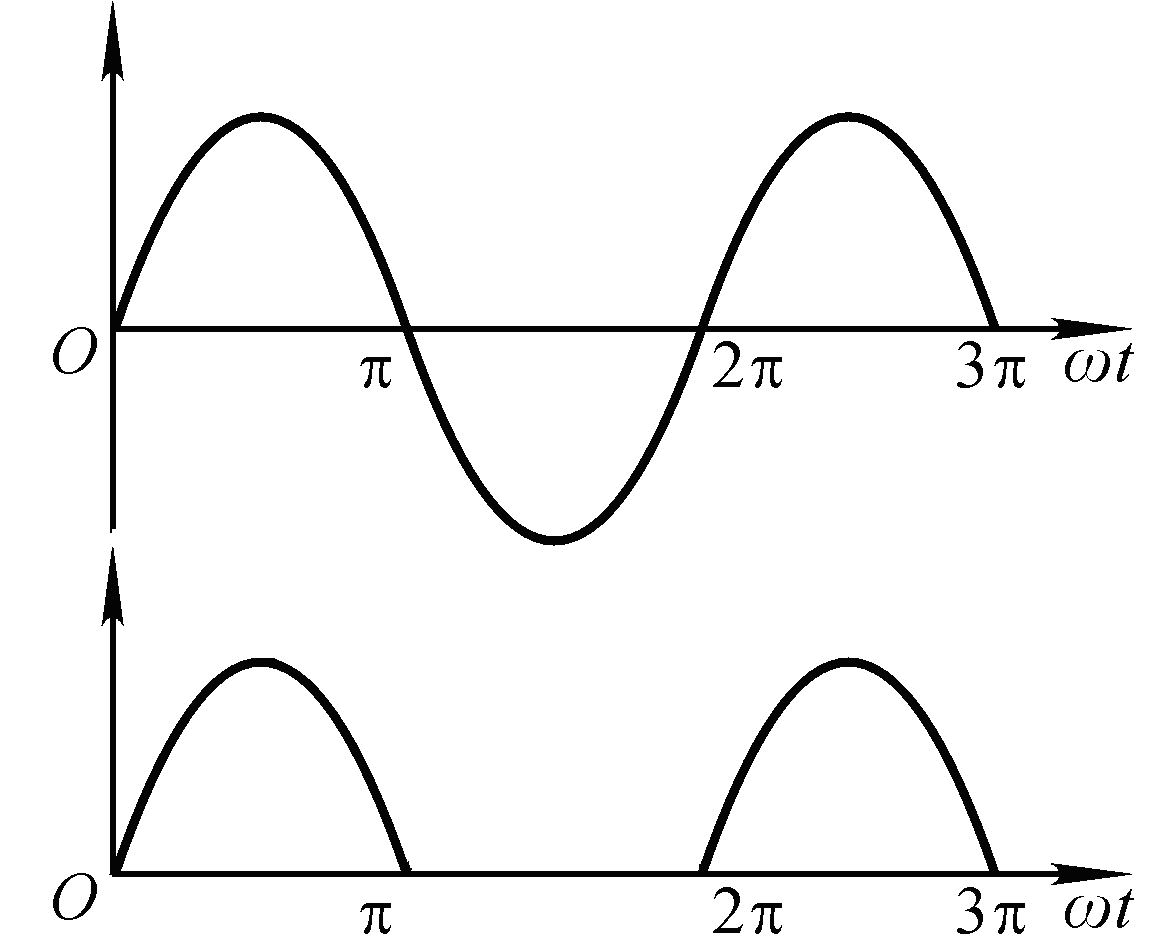

半波整流的波形是這樣的，如下圖的下部：
這樣的波形含有大量的直流成分，可稱之為脈沖型直流電流，對于此種電流的測量，普通型電流互感器很容易飽和，達到幾十安培后，磁芯就會飽和，從而引起巨大的測量誤差。最近一些年，也有了一部分基于復合磁芯材料的互感器，即所謂“抗直流分量電流互感器”，由于采用了復合磁芯，整體工藝較為復雜，價格也偏高。
采用基于霍爾原理的霍爾電流傳感器可以方便的對交流、直流、混合電流等任意波形電流進行測量，響應時間也優于普通互感器。
若要測量其有效值，那么通過基于霍爾的真有效值電流變送器不失為一種不錯的方法，HTIC-C21,HTIA-C51等多種產品可供選擇。基于互感器原理的真有效值電流變送器并不適合此類應用，因?yàn)榛ジ衅鳠o(wú)法測量直流成分，從而導致很大的測量誤差。
