如何在實驗室簡單實現半波電流的波形？
如果有函數發生器和功率放大器，可以使用函數發生器做出任意的波形，當然包括半波整流的波形，很容易實現。

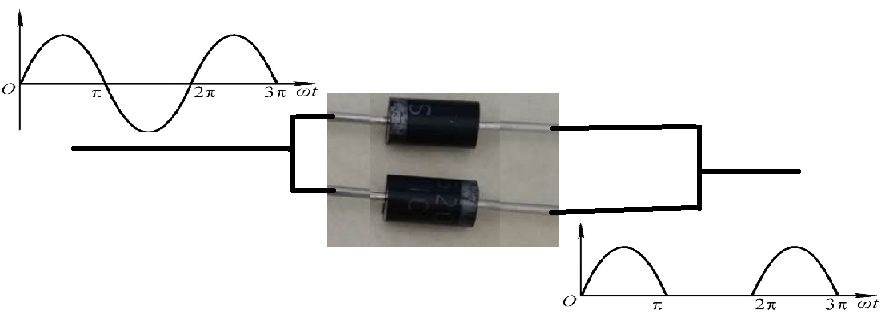

但如果手頭沒有功放和函數發生器這樣的實驗設備，只有交流電流源則可以用下面的簡單方法，來模擬實現半波整流的波形。將兩個功率型整流二極管并聯在一起，并聯時注意方向相反，這樣輸入是完整的正弦波形，其中一個二極管輸出的電流波形即為半波整流的波形，這種方法不傷害電源輸出設備。

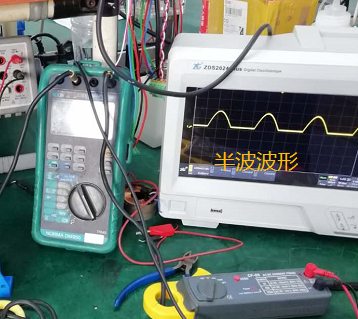

試驗波形如下：
用此種方法實現半波波形的輸出，還可以用于對真有效值傳感器的驗證等應用。
