關鍵字：智能電量變送器，網絡智能電量變送器

    當前，由于消防設備長期不用造成的水泵銹蝕、銹死現象十分普遍(有的地區達到70%以上),單純的靠人工辦法來實現對消防水泵的檢測已被多次事實證明根本無法保證消防水泵的可靠運行。本文介紹了PAS6000智能電量變送器在消防給水設備巡檢系統中的應用，該產品取得了良好的應用效果，大量減少了消防給水設備發生失效的可能性。

一、引言

    消防給水設備是固定消防供水系統的基本組成部分，雖然此部分在整個大廈消防系統中的造價所占比例并不高(通常還不到百分之一左右)，但無數經驗和教訓都證明：初期火災的撲救成功與否，主要還是取決于此部分設備的完好與否。消防給水設備的特點是：平時不用，甚至長期不用，一旦使用必須要發揮作用。目前，由于消防設備長期不用造成的水泵銹蝕、銹死現象十分普遍(有的地區達到70%，甚至80%),單純的靠人工辦法來實現對消防水泵的檢測已被多次事實證明根本無法保證消防水泵的可靠運行。

針對這種現象，公安部制定了《國家固定消防給水設備的性能要求和實驗方法》GA30.2這一強制性文件,文件明確要求消防設備必須具有自動巡檢功能。文件明確規定：

1、設備應具有自動和手動巡檢功能,其自動巡檢周期應能按需設定。

2、消防泵控消防方式逐臺啟動運行,每臺泵運行時間不少于2min。

3、設備應能保證在巡檢過程中遇消防信號自動退出巡檢,進入消防運行狀態。

4、巡檢中發現故障應有聲、光報警。具有故障記憶功能的設備,記錄故障的類型及故障發生的時間等,應不少于5條故障信息,其顯示應清晰易懂

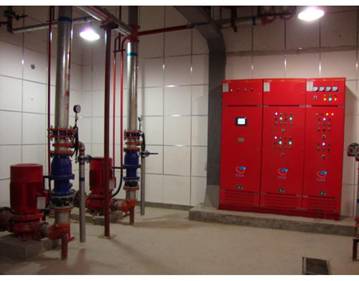

應用中的消防給水設備現場

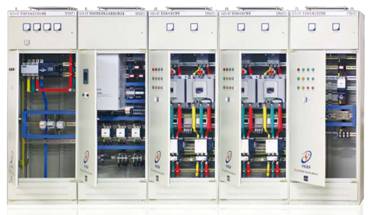

 消防控制柜，包括控制面板，軟起動器，PAS6000采集設備等

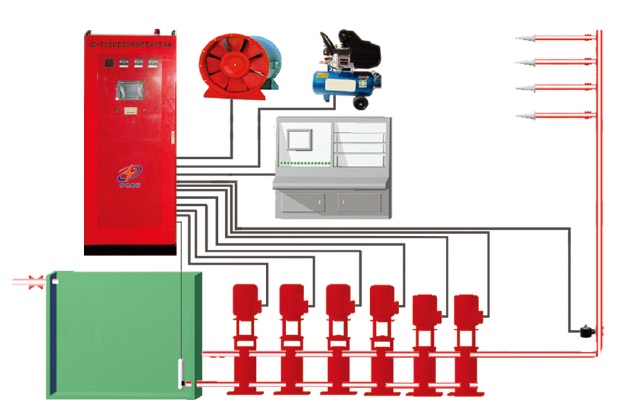

消防巡檢控制原理圖

二、PAS6000智能電量變送器在消防給水設備巡檢系統中的應用

經濟型智能電量變送器PAS6000外形

PAS6000智能電量變送器具有如下特點：PAS6000 智能電量變送器是一款高性價比的智能電參數變送器，他能替代過去的電流、電壓、功率、 功率因數、電量等一系列變送器，可大大降低系統成本, 方便現場布線，提高系統的可靠性。還可與其他廠家的控制模塊掛在同一485總線上，且便于計算機編程，使你輕松地構建自己的測控系統。采用電磁隔離和光電隔離技術，電壓輸入、電流輸入及輸出三方完全隔離。其主要的功能與技術指標如下。

輸入信號

三相交流50/60Hz電壓、電流。輸入頻率：45～75Hz。

電壓量程（相電壓）：60V、100V、250V、300V、400V、500V可選。

電流量程： 1A、2A、5A、20A、（50A、100A、200A、500A、1000A 須外置電流傳感器）等可選。

信號處理： 16位A/D轉換，6通道，每通道均以4KHz速率同步交流采樣，真有效值測量；

數據更新：PAS6000 智能電量變送器實時數據的更新周期可設置（40mS～1000mS，每步為10mS）。

過載能力：1.4倍量程輸入可正確測量；瞬間(<10周波)電流5倍，電壓3倍量程不損壞。

通訊輸出

輸出數據：三相相電壓Ua、Ub、Uc；三相電流Ia、Ib、Ic；有功功率P、無功功率Q、功率因數PF、各相有功功率Pa、Pb、Pc；正反向有功電度等電參數。

輸出接口：RS-485  二線制  ±15KV ESD保護、 或RS-232  三線制 ±2KV ESD保護。

通訊速率（Bps）：1200、2400、4800、9600、19.2K。

通訊協議： 標準 MODBUS-RTU協議。

在該巡檢系統中，PAS6000提供給控制器全面的電參數，如電流，電壓，功率，功率因數等信息，從而為控制器做出各種判斷，如過壓，欠壓，缺相保護、電機堵轉等錯誤信息提供完備的信息。

巡檢時，消防巡檢控制器會對消防控制柜的主回路進行檢測確認正常后，逐臺驅動消防泵使之低速運行，此時驅動功率很小，約是泵電機額定功率的百分之一左右，所以節能顯著，而且由于轉速低，所以不會對供水管網增壓。

三、PAS6000與控制面板的通訊方式

   PAS6000采用標準MODBUS RTU協議通過485物理界面與專用消防控制器進行通訊。為了能夠提供更好的測量準確度，柏艾斯提供測試程序，用以檢驗PAS6000的接線及數據準確性。

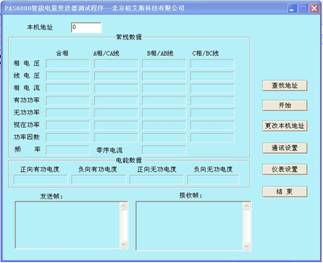

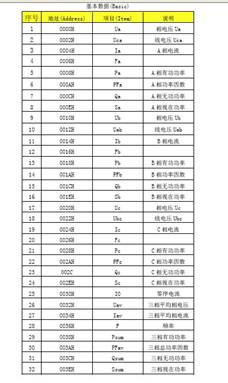

                                                         PAS6000測試程序界面                                                  MODBUS協議參數對應寄存器表

通過MODBUS 標準軟件可以從PAS6000讀取相應數據，與寄存器表進行比對，檢查數據檢測的準確性。 PAS6000提供完善的測試程序，可以對輸入幀和輸出幀進行讀取分析，用戶可以方便的取出任何所測數據。

4、   結束語

   消防設備關系到人的生命和財產安全，原來粗放式的靠人工巡檢消防設備的方法已經遠遠不能適應現代消防安全的需要。通過設定消防水泵定期自動低速巡檢可以防止消防水泵銹蝕及銹死現象發生和電機除潮，保證接到啟動命令時設備能立即正常運行，真正做到“養兵千日，用兵一時”的目的！ PAS6000智能電量變送器被大量采用，并成功應用于消防巡檢系統，正是基于其擁有優秀的性能和可靠性及安全性高的特點。
