變頻器由于其節能效果顯著，被越來越多的應用在各工業領域。對于變頻器負載，比如電動機，如何進行快速保護？

由于變頻器輸出的電流波形是非標準正弦波形，甚至包含一定的直流成分，常規電流變送器無法正確測量，所以最直接的方法是使用真有效值電流變送器測量這個畸變的電流，再采用PLC等數采裝置數據處理后進行保護。

標準的真有效值電流變送器通常輸出為標準信號，比如DC0-5V、DC0-10V、DC4-20mA等信號。在沒有PLC等數采裝置的情況下，如何快速的對故障電流發出開關量報警信號？

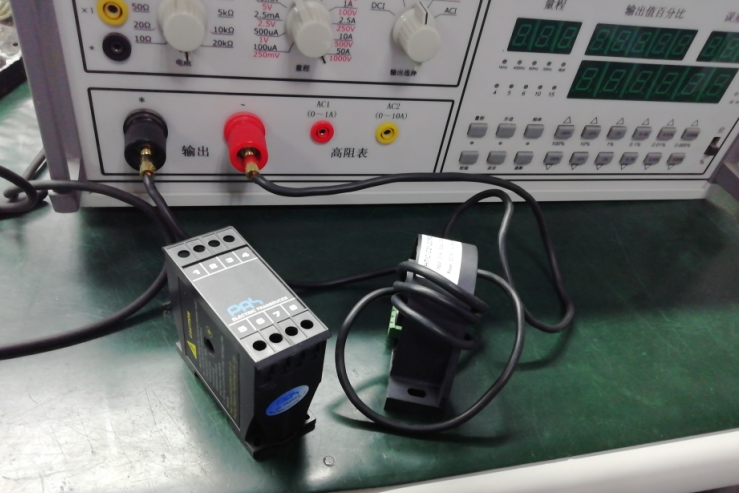

經過試驗，通過采用真有效值電流變送器加直流開關量（繼電器）輸出變送器的方式，能夠準確的對故障電流發出開關量預警信號，該開關量信號可用于切斷負載電流或點亮故障報警燈等操作。

具體使用的產品是HTIC-C21-200P1O2（真有效值TRMS電流變送器） 后級接GDUK1-C51-5P1O26（繼電器信號輸出的直流電壓開關量變送器），當電流（非標準正弦波或者說畸變波形電流）的有效值超過120A（可選定）時，輸出直流電壓信號，該直流電壓信號超過了GDUK1-C51的門檻電壓（可調節）后，繼電器動作，輸出干接點信號。

經試驗效果良好，證明此方法是一種有效的經濟性較高的測控方案。

真有效值電流變送器 HTIC-C21，詳情了解。

開關量輸出直流電壓變送器 GDUK1-C51，詳情了解。
