關鍵字：漏電流變送器，絕緣監測

    本文介紹了基于磁通門原理的直流漏電流傳感器在直流屏絕緣檢測上的應用。磁通門技術的電流傳感器具有精度高，溫漂小的特點，在絕緣監測方面非常適用。

1、引言

   直流操作電源系統是發電廠、水電站、變電站、開閉所等不可缺少的二次設備之一，它的可靠性直接影響到發電廠、變電站設備的安全可靠運行。經過近幾年的發展，電力操作電源系統已經普遍采用了閥控密封鉛酸蓄電池組和高頻開關電源模塊組成的充電裝置。直流操作電源還包含一個獨立的監控系統，主要完成對系統的測量、控制，并對所測量到的數據進行運算，判斷、產生各種信號，如報警，顯示、控制輸出等動作。其中對各支路的絕緣接地情況進行實時監測，是直流屏監控的重要一項。

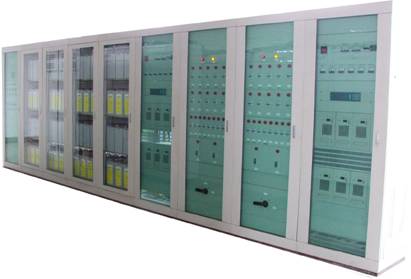

直流操作系統組屏

2、絕緣檢測的方法及支路接地判斷依據

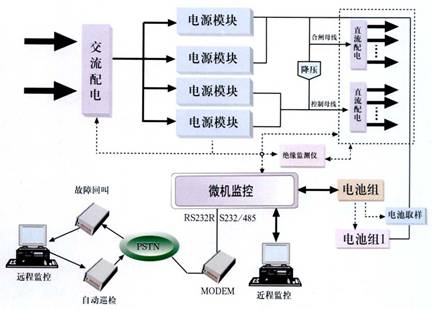

 直流操作系統組成示意圖

2.1交流法

采用交流互感器，當有接地發生時，主機向直流母線注入7~15V，7~25HZ交流信號，在接地支路互感器中感應出電壓經計算機采集處理后作出判斷。此種原理主要存在以下缺點：

a）支路對地電容對選線精度有很大影響。

b）由于向直流母線注入低頻信號源，使得直流母線疊加低頻交流信號，有可能對保護產生干擾。另外，若低頻信號源發生短路會造成直流母線短路。

2.2直流法

采用直流互感器，每個互感器中都有一個磁調制微伏放大電路，當有接地發生時，在直流互感器內感應出電壓經放大送入主機采集處理，并作出判斷。此種原理無需向直流母線注入任何類型的信號源，而且支路電容對選線精度沒有任何影響，是一種比較先進的檢測原理。

2.3支路接地判斷依據

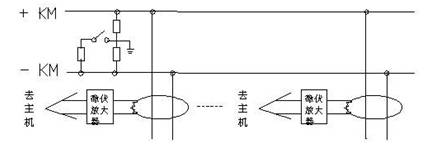

如下圖所示，正負電流的不平衡會導致傳感器輸出跟隨電壓，通過判斷電壓的極性可以判斷是正接地還是負接地。

傳感器差值測量

3. FDIB-C16磁通門漏電流傳感器的原理

                                      FDIB-C16外形                                                                  FDIB-C16磁調制原理

由傳感器內部方波振蕩器產生的補償電流對原邊電流進行補償，達到磁場平衡，此時輸出值VM能精確反映原邊電流，該原理通常應用于對微小直流電流的測量。該類傳感器因為不是基于霍爾元件的測量方式，而是磁信號的捕捉測量，溫漂極小，測量精度完全滿足差值微電流的測量。

4、FDIB-C16磁通門漏電流傳感器的使用方式及注意事項

將電路的正負兩顆線同時穿過傳感器的穿孔,接入外部供電電源，通常是±15V.輸出信號通常是0±5Vdc .

接線時注意接線端子的裸露導電部分，盡量防止ESD沖擊，需要有專業施工經驗的工程師才能對該產品進行接線操作。電源、輸入、輸出的各連接導線必須正確連接，不可錯位或反接，否則可能導致產品損壞。

5、結束語

  基于磁通門原理的直流漏電流傳感器是比較先進的電流傳感器，通常用于測量微小電流，在電力絕緣檢測領域有著非常好的應用。同時基于直流漏電流傳感器的絕緣檢測方法也是比較先進的方式。詳細信息請點擊http://www.www33666.cn進行了解。
