              電流傳感器






















              ZLA-C60零磁通交流漏電流傳感器







              輸入量程：0.0025 ~ 5Arms

輸出量程：5V

供電電壓：±15Vdc

精度：1% ; 孔徑大小：3*Φ12mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						C60_228x221









					 主要參數












									類型：



									零磁通交流漏電流傳感器






									測量原理：



									零磁通電磁感應原理






									輸入量程：



									0.0025 0.005 0.01 0.1 0.3 0.6 1 2 3 5Arms







									輸出量程：


									O5:5V






									供電電壓：



									P4: ±15Vdc






									精度：



									1%






									安裝方式：



									盤式(或銅排)






									孔徑大小：



									3*Φ12mm






									開口形式：



									不開口

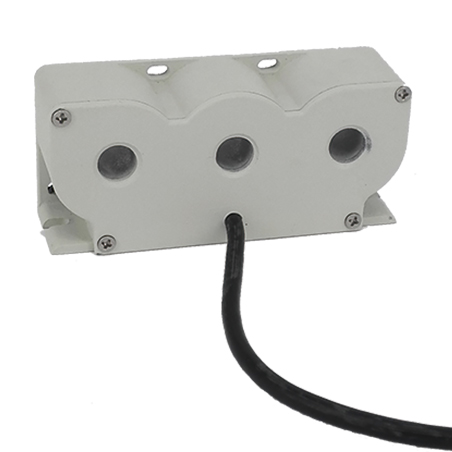

					 產品圖








						C60_228x221

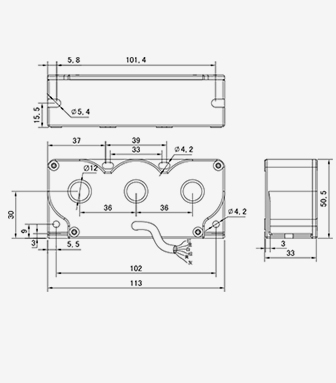

					 產品尺寸








						C60_Dimension_336x383















									 說明書






									 中文                                                  ZLA-C60






									 English



















					 相關描述








						1.產品介紹










										ZLA-C60系列




										零磁通交流漏電流傳感器是一種利用零磁通電磁感應原理將被測交流漏電流(小電流)轉換成按比例輸出的電壓或電流信號的測量模塊，具有高精確度、高線性度、 高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、 石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及漏電流檢測。




										★漏電流級別的電流測量 ★跟隨信號輸出 ★孔徑3*Φ12mm ★高線性度 ★帶屏蔽抗干擾能力強  ★反應速度快










						2.選型信息








									型號定義：



									ZLA-C60-xxPxOxx







									額定測量：



									0.0025 0.005 0.01 0.1 0.3 0.6 1 2 3 5 Arms






									額定輸出：



									O5:5V






									供電電源：



									P4: ±15Vdc








						3.電參數








									IPN



									額定測量電流值



									0.0025 0.005 0.01










									(Arms)



									0.1 0.3 0.6 1 2 3 5






									IP



									對應測量電流范圍



									120% * Ipn










									(Arms)











									VSN



									額定輸出電壓(Vdc)



									5V etc






									X



									精度（Ta=+25°C）



									1%






									EL



									線性度誤差



									0.5%






									VC



									電源電壓



									±15Vdc






									Voff



									失調電壓Ta=+25℃



									≤20mV






									f



									頻率范圍



									20 – 10KHz






									IC



									耗電



									25mA






									RL



									負載電阻



									≥5KΩ






									Vd



									工頻耐壓



									5KV






									Ri



									絕緣電阻



									>1000MΩ @DC500V








						4.常規參數：








									Ta



									工作溫度



									-25 - +70 ℃







									Ts



									貯存溫度



									-40 - +85 ℃







									W



									重量



									約150g







									St



									執行標準



									EN50178; IEC61326;














									IEC61010-1







									Hw



									工作濕度



									0-95% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
