              ZIE-C100高精度零磁通交流電流傳感器







              輸入量程：1000Arms

輸出量程：1000mA , 5V

供電電壓：0V(自供電)

精度：0.2S; 孔徑大小：Φ100mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						C100_228x221









					 主要參數












									類型：



									零磁通交流電流傳感器






									測量原理：



									零磁通電磁感應原理






									輸入量程：



									1000Arms







									輸出量程：


									O55:1000mA , O5:5V






									供電電壓：



									P0:0V(自供電)






									精度：



									0.2S







									安裝方式：



									盤式






									孔徑大小：



									Φ100mm






									開口形式：



									不開口

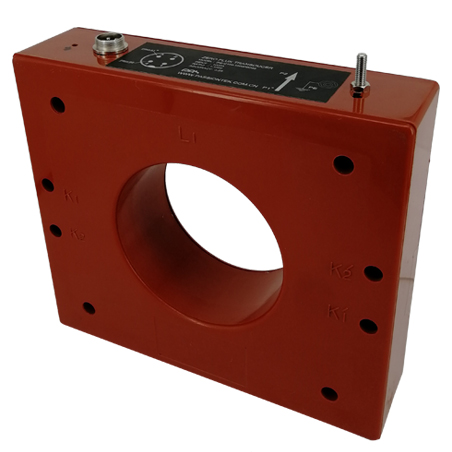

					 產品圖








						C100_228x221

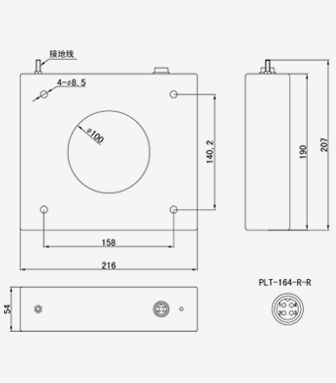

					 產品尺寸








						C100_Dimension_336x383















									 說明書






									 中文                                           ZIE-C100電流傳感器






									 English



















					 相關描述








						1.產品介紹










										ZIE-C100系列




										零磁通交流電流傳感器是一種利用零磁通電磁感應原理將被測交流電流轉換成按比例輸出的電壓或電流信號的測量模塊，具有高精確度、高線性度、高集成度、 結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、 鐵路、通信、樓宇自控等行業的電氣設備的系統控制。




										★跟隨信號輸出 ★大孔徑Φ100mm ★高精度★高線性度 ★高動態范圍 ★帶屏蔽抗干擾能力強










						2.選型信息








									型號定義：



									ZIE-C100-xxxP0Ox







									額定測量：



									1000Arms






									額定輸出：



									O55:1000mA , O5:5V






									供電電源：



									P0:0V(自供電)








						3.電參數








									IPN



									額定測量電流值



									1000










									(Arms)











									IP



									對應測量電流范圍



									120% * Ipn










									(Arms)











									Isn



									二次電流輸出有效值



									1000










									(mArms)











									VSN



									額定輸出電壓(Vrms)(可選)



									5V






									X



									精度（Ta=+25°C）



									0.2S






									EL



									角差(@f=50Hz Sine wave)



									±10′






									VC



									電源電壓



									自供電






									Vofs



									零點失調電壓Ta=+25℃



									無






									f



									頻率范圍



									20 – 1KHz






									IC



									耗電



									25mA






									RL



									負載電阻



									<5Ω (電流輸出型)














									>5KΩ (電壓輸出型)









						4.常規參數：








									Ta



									工作溫度



									-40 - +70 ℃







									Ts



									貯存溫度



									-45 - +85 ℃







									W



									重量



									約1000g







									St



									執行標準



									EN50178；IEC61326;














									IEC61010-1







									Hw



									工作濕度



									0-95% RH











									外殼材料



									According to standard UL94









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
