              RJIA-C51-PQM數字式交流諧波電流變送器







              輸入量程：100 ~ 1000Arms

輸出量程：RS485(MODBUS RTU)

供電電壓：24Vdc，220Vac

精度：0.5%； 任意孔徑的羅氏線圈



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						R_C51_228x221









					 主要參數












									類型：



									數字式交流諧波電流變送器






									測量原理：



									羅氏線圈(羅科夫斯基線圈)原理






									輸入量程：



									100,200,300,500,600,800,1000Arms






									輸出量程：


									RS485(MODBUS RTU)






									供電電壓：



									P1:24Vdc ；P6:220Vac






									精度：



									0.5%






									安裝方式：



									盤式安裝以及 DIN 導軌安裝均可






									孔徑大小：



									依據用戶需求，定制羅氏線圈長度






									開口形式：



									開口

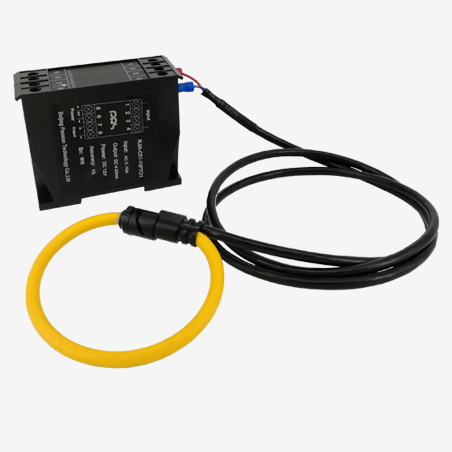

					 產品圖








						R_C51_228x221

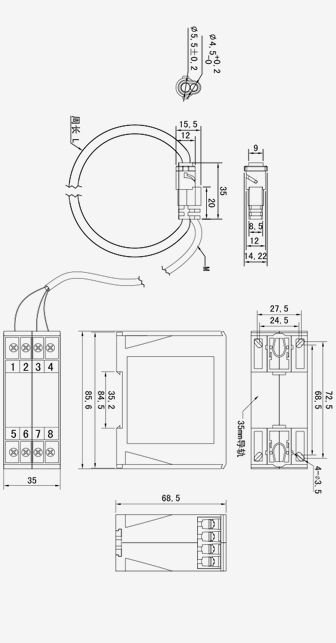

					 產品尺寸








						RJIA-C51-PQM_Dimension_336x383









									 說明書






									 中文                                                    RJIA-C51-PQM






									 English



















					 相關描述








						1.產品介紹










										RJIA-C51-PQM系列




										數字式交流諧波電流變送器是一種利用羅氏線圈(羅科夫斯基線圈)原理通過單片機交流采樣、FFT轉換，將被測各次諧波電流轉換成數字信號的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長 期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、 煤礦、化工、鐵路、通信、樓宇自控、物聯網等行業的電氣設備的系 統控制及檢測。




										★ 用于測量交流電流




										★ 過載能力強




										★ 數字接口，MODBUS RTU協議




										★ 原副邊高度絕緣




										★ 多次諧波測量




										★ 任意孔徑的羅氏線圈










						2.選型信息








									額定測量：



									100,200,300,500,600,800,1000Arms






									額定輸出：



									RS485(MODBUS RTU)






									供電電源：



									P1:24Vdc ； P6:220Vac








						3.電參數








									IPN



									額定測量電流值



									100,200,300,500,










									(Arms）



									600,800,1000A






									IP



									對應測量電流范圍



									120% * Ipn






									OutputSignal



									輸出信號



									RS485






									Protocol



									信號協議



									Modbus-RTU






									X



									精度(Ta=+25°C)



									0.5%






									VC



									電源電壓(±5%)



									DC24V，220Vac






									Tr



									響應時間



									≤500mS






									f



									頻率范圍



									50Hz-1KHz，














									(1-20 次諧波)







									IC



									耗電



									<50mA (@DC24V)






									Vd



									工頻耐壓



									5KV






									Ri



									絕緣電阻



									>200MΩ @DC500V








						4.常規參數：








									Ta



									工作溫度



									-25 - +70 ℃







									Ts



									貯存溫度



									-40 - +85 ℃







									W



									重量



									約200g







									St



									執行標準



									GB/T13850-1998idt IEC688：1992







									Hw



									工作濕度



									20-90% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 聯網方式見說明書




						8. 通訊協議見說明書
