              RJIA-C51交流電流變送器







              輸入量程：100 ~5000Arms

輸出量程：DC4-20mA,DC0-5V,etc

供電電壓：24Vdc,15Vdc,etc

精度：1%；安裝方式:盤式安裝



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						R_C51_228x221









					 主要參數












									類型：



									羅氏線圈






									測量原理：



									羅氏線圈原理






									輸入量程：



									100 ~5000Arms






									輸出量程：


									O1:DC4-20mA  O2:DC0-5V










									O3:DC0-10V  O19:DC0-20mA







									供電電壓：



									P1:24Vdc   P7:12Vdc  P9:15Vdc






									精度：



									1%






									安裝方式：



									盤式安裝






									開口形式：



									柔性線圈開口












					 產品圖








						R_C51_228x221

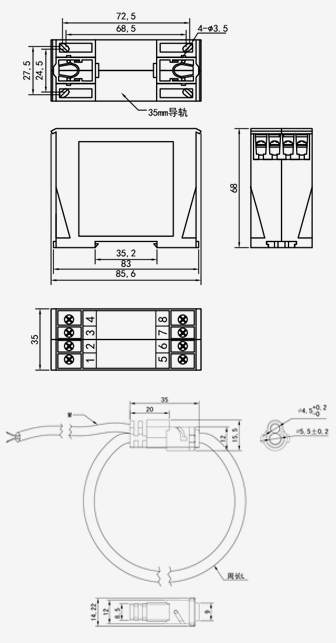

					 產品尺寸








						R_C51_Dimension_336x383















									 說明書






									 中文                                                  RJIA-C51






									 English



















					 相關描述








						1.產品介紹










										RJIA-C51系列














										交流電流變送器是一種利用 Rogowski Coil(羅科夫斯基線圈)原理將被測交流電流轉換成跟隨輸出的電壓信號的測量模塊，原副邊之間高度絕緣。具有 高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的 特點。廣泛地應用在風電、太陽能新能源、電力、石油、煤礦、化工、鐵路、通信、樓宇 自控等行業的電氣設備的系統控制及檢測。





										★交流測量 ★ 無磁芯設計,無飽和，過載能力強 ★高線性度★ 盤式安裝★ 原副邊高度絕緣 ★ 反應速度快















						2.選型信息








									型號定義：



									RJIA-C51-xxxPxOx







									額定測量：



									100 ~ 5000A rms






									額定輸出：



									O1:DC4-20mA  O2:DC0-5V










									O3:DC0-10V  O19:DC0-20mA







									供電電源：



									P1:24Vdc   P7:12Vdc  P9:15Vdc








						3.電參數








									IPN



									額定測量電流值


									100  ~5000










									(Arms)











									IP



									對應測量電流范圍



									120% * Ipn










									(Arms)











									Ioc



									過載能力



									無上限







									VSN


									額定輸出電壓(Vdc)



									DC0-5V, DC0-10V etc






									ISN



									額定輸出電流(mAdc)



									DC4-20mA,DC0-20mA etc






									X



									精度(Ta=+25°C)



									1%






									EL



									線性度誤差



									0.5%






									VC



									電源電壓



									Pn ±5%






									Ioff



									失調電壓(Ta=+25℃)



									50mV(對應于電壓輸出型)






									Voff



									失調電流(Ta=+25℃)



									80uA(對應于電流輸出型)







									Tr



									響應時間



									≤ 300mS






									f



									頻率范圍



									40-2KHZ






									IC



									耗電



									20mA(電流型輸出:+Is)






									RL



									負載電阻



									≥5KΩ(電壓輸出型)















									≤450Ω(電流輸出型)







									Ri


									絕緣電阻



									＞1000MΩ@DC500V







									Vd



									工頻耐壓



									1KV








						4.常規參數：








									Ta



									工作溫度



									-25 - +85 ℃







									Ts



									貯存溫度



									-40 - +85 ℃







									W



									重量



									約150g







									St



									執行標準



									GB/T13850-1998 IEC688:1992







									Hw



									工作濕度



									0-90% 無凝露











									外殼材料



									阻燃









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
