              JTIC-C21 TRMS真有效值電流變送器







              輸入量程：2 ~ 600 Arms

輸出量程：DC4-20mA,DC0-5V,etc

供電電壓：24Vdc,12Vdc,etc

精度：1%  ;  孔徑：Φ32mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示






					C21_228x221






					 主要參數












									類      型:


									TRMS真有效值電流變送器







									測量原理:



									電磁感應原理







									輸入量程:



									2 5 10 50 100 200 300 400 500 600Arms







									輸出量程:


									O1:DC 4-20mA ,O2:DC 0-5V











									O3:DC 0-10V, O19:DC 0-20mA






									供電電壓:



									P1: 24Vdc    P7: 12Vdc    P9:15Vdc







									精      度:



									1%






									安裝方式:



									盤式安裝






									開口形式：



									不開口












					 產品圖








						C21_228x221

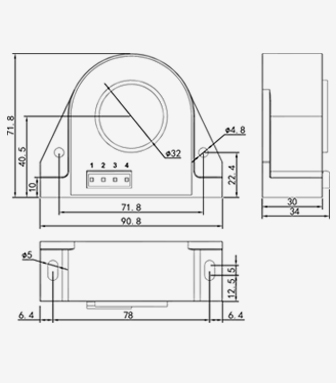

					 產品尺寸








						C21Dimension















									 說明書






									 中文                                                        JTIC-C21






									 English



















					 相關描述








						1.產品介紹










										JTIC-C21 系列

真有效值電流變送器是一種利電磁感應原理測量交流電流，經過TRMS 計算后，將被測電流轉換成與原邊電流成比例輸出的直流電流或電壓的測量模塊，原副 邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適 應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行 業的電氣設備的系統控制及檢測。




										★用于測量交流畸變波形 ★原副邊高度絕緣 ★高線性度  ★ 真有效值測量 ★大孔徑φ32mm










						2.選型信息








									型號定義:



									JTIC-C21-xxxPxOx







									額定測量:



									2 5 10 50 100 200 300 400 500 600Arms







									額定輸出:



									O1:DC 4-20mA ,O2:DC 0-5V











									O3:DC 0-10V, O19:DC 0-20mA







									供電電源:



									P1: 24Vdc    P7: 12Vdc    P9:15Vdc








						3.電參數








									IPN



									額定電流值(Arms)



									2 5 10 50 100 200














									300 400 500 600






									IP



									對應電流范圍(Arms)



									120%* Ipn







									VSN



									額定輸出電壓(Vdc)



									DC0-5V, DC0-10V etc







									Isn



									額定輸出電流(mAdc)



									DC 4-20mA,DC 0-20mA etc







									X



									精度(Ta=+25°C)



									1%






									EL



									線性度誤差



									0.5%






									VC



									電源電壓



									Pn ±5%






									Voff



									失調電壓Ta=+25℃



									50mV







									Ioff


									失調電流Ta=+25℃



									80uA







									Tr



									響應時間



									≤150mS






									f



									頻率范圍



									40-6KHZ







									IC



									耗電



									25mA(電流型輸出:+Is)







									RL



									負載電阻



									> 5000Ω














									<350Ω






									Vd



									工頻耐壓



									5KV






									Ri



									絕緣電阻



									>20MΩ@DC500V









						4.常規參數：








									Ta



									工作溫度



									-40 - +70 ℃







									Ts



									貯存溫度



									-55 - +85 ℃







									W



									重量



									約220g







									St



									執行標準



									GB/T13850-1998idt IEC688:1992







									Hw



									工作濕度



									0-95% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
