              JTIB-C16/LP二線制 TRMS真有效值電流變送器







              輸入量程：10 20 50 100 200 300Arms

輸出量程：DC4-20mA

供電電壓：24Vdc

精度：0.5% ; 孔徑：Φ22mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示






					C16_228x221






					 主要參數












									類型：


									二線制 True-RMS 真有效值電流變送器







									測量原理：



									電磁感應原理







									輸入量程：



									10 20 50 100 200 300Arms







									輸出量程:


									O1:DC 4-20mA







									供電電壓：



									P1: 24Vdc







									精度：



									0.5%






									安裝方式：



									盤式安裝






									開口形式：



									不開口












					 產品圖








						C16_228x221

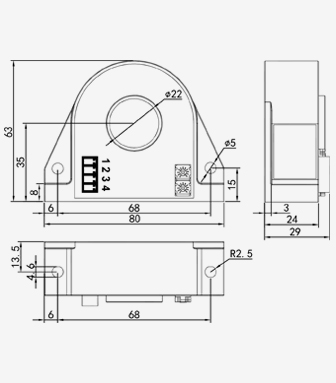

					 產品尺寸








						C16_Dimension_336x383















									 說明書






									 中文                                                        點擊下載PDF






									 English



















					 相關描述








						1.產品介紹










										JTIB-C16/LP 系列

 二線制真有效值電流變送器是一種利電磁感應原理測量交流電流，經過True-RMS計算后，將被測電流轉換成與原邊電流成比例輸出的直流電流4-20mA的測 量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期 工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、 樓宇自控等行業的電氣設備的系統控制及檢測。




										★適用于測量交流畸變波形 ★二線制 4-20mA 輸出(Loop Powered) ★高線性度 ★大孔徑φ22mm ★ True-RMS真有效值處理










						2.選型信息








									型號定義：



									JTIB-C16-xxxPxOx/LP







									額定測量：



									10 20 50 100 200 300Arms







									額定輸出：



									O1:DC 4-20mA







									供電電源：



									P1: 24Vdc








						3.電參數








									IPN



									額定電流值(Arms)



									10 20 50 100 200 300







									IP



									對應電流范圍(Arms)



									120%* Ipn







									Isn



									額定輸出電流(mAdc)



									DC 4-20mA







									X



									精度（Ta=+25°C）



									0.5%






									EL



									線性度誤差



									0.2%






									Voff



									失調電壓Ta=+25℃



									50mV







									Ioff


									失調電流Ta=+25℃



									±80uA







									Tr



									響應時間



									≤400mS






									f



									頻率范圍



									25-1KHz







									IC



									耗電



									4-20mA(@DC24V)







									RL



									負載電阻



									≤350Ω







									Vd



									工頻耐壓



									5KV






									Ri



									絕緣電阻



									>20MΩ@DC500V









						4.常規參數：








									Ta



									工作溫度



									-25 - +70 ℃







									Ts



									貯存溫度



									-35 - +85 ℃







									W



									重量



									約250g







									St



									執行標準



									GB/T13850-1998idt IEC688:1992







									Hw



									工作濕度



									0-95% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
