              JIB-C15-DIGI(MOD)數字式交流電流變送器







              輸入量程：10 ~ 400Aac

輸出量程：RS485(MODBUS RTU)

供電電壓：24Vdc,15Vdc,12Vdc

精度：0.2%； 孔徑大小：Φ20mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						JIB-C15-DIGI(MOD)_228x221









					 主要參數












									類型：



									數字式交流電流變送器






									測量原理：



									電磁感應(互感)原理






									輸入量程：



									10,50,100,200,300,400A ac






									輸出量程：


									RS485(MODBUS RTU)






									供電電壓：



									P1:24Vdc;P7:12Vdc;P9:15Vdc






									精度：



									0.2%






									安裝方式：



									盤式(或銅排)






									孔徑大小：



									Φ20mm






									開口形式：



									不開口

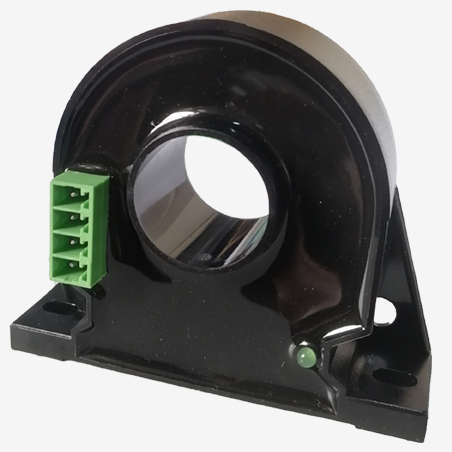

					 產品圖








						JIB-C15-DIGI(MOD)_228x221

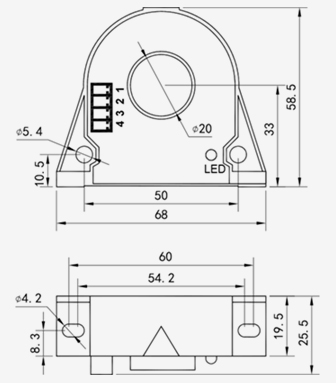

					 產品尺寸








						JIB-C15-DIGI(MOD)_Dimension_336x383















									 說明書






									 中文                                          JIB-C15-DIGI(MOD)






									 English



















					 相關描述








						1.產品介紹










										JIB-C15-DIGI(MOD)系列




										數字式交流電流變送器是一種利用電磁感應(互感)原理將被測電流轉換成數字信號,即RS485接口Modbus-RTU通訊協議的一種測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控、物聯網等行業的電氣設備的系統控制及檢測。




										★用于測量交流電流

★高達400A的量程

★數字接口，MODBUS RTU協議

★原副邊高度絕緣

★孔徑Φ20mm

★盤式安裝










						2.選型信息








									額定測量：



									10,50,100,200,300,400 Aac






									額定輸出：



									RS485(MODBUS RTU)






									供電電源：



									P1:24Vdc;P7:12Vdc;P9:15Vdc








						3.電參數








									IPN



									額定測量電流值



									10,50,100,200,










									(Aac）



									300,400






									IP



									對應測量電流范圍



									120% * Ipn






									OutputSignal



									輸出信號



									RS485






									Protocol



									信號協議



									Modbus-RTU






									X



									精度(Ta=+25°C)



									0.2%






									VC



									電源電壓(±5%)



									DC24V，DC12V，














									DC15V







									Tr



									響應時間



									≤200mS






									f



									頻率范圍



									50Hz-1Khz






									IC



									耗電



									≈50mA






									Vd



									工頻耐壓



									5KV






									Ri



									絕緣電阻



									>200MΩ @DC500V








						4.常規參數：








									Ta



									工作溫度



									-25 - +75 ℃







									Ts



									貯存溫度



									-45 - +85 ℃







									W



									重量



									約280g







									Hw



									工作濕度



									20-95% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 聯網方式見說明書




						8. 通訊協議見說明書
