              電流傳感器






















              HZIB-C12單電源系列電流傳感器







              輸入量程：50 ~ 500Arms

輸出量程：2.5±0.625V

供電電壓：5Vdc

精度：1% ; 孔徑：Φ21mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示






					C12_228x221_0






					 主要參數












									類型：



									單電源電流傳感器






									測量原理：



									霍爾效應、開環測量原理






									輸入量程：



									50 100 200 300 400 500A






									輸出量程：


									O18:2.5±0.625V







									供電電壓：



									P10: 5Vdc






									精度：



									1%






									安裝方式：



									盤式(或銅排)






									孔徑大?。?/span>



									Φ21mm






									開口形式：



									開口

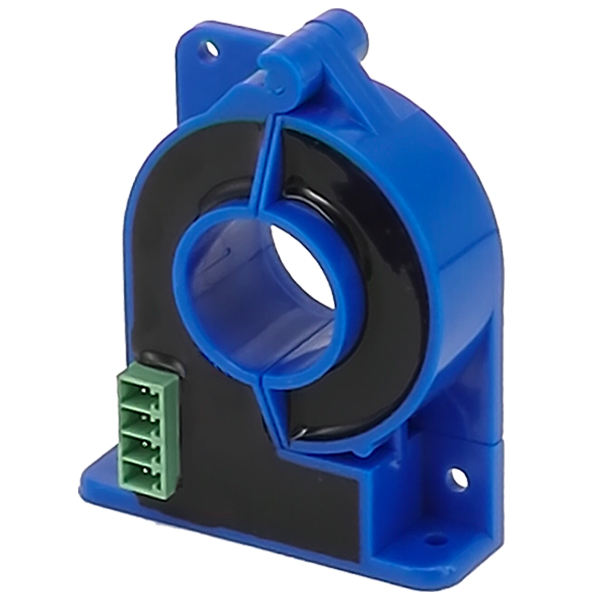

					 產品圖








						C12_228x221_0








					 產品尺寸








						C12_Dimension















									 說明書






									 中文                                                          點擊下載PDF






									 English



















					 相關描述








						1.產品介紹










										HZIB-C12單電源系列




										單電源供電系列電流傳感器是一種利用霍爾效應、開環測量原理將被測電流轉換成跟隨輸出的電壓信號的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。




										★交流、直流、混合電流均可測量 ★過載能力強 ★原副邊高度絕緣 ★高線性度 ★盤式安裝 ★穿孔開口式、維護方便










						2.選型信息








									型號定義：



									HZIB-C12-xxxP10O18







									額定測量：



									50,100,200,300,500A






									額定輸出：



									O18:2.5±0.625V







									供電電源：



									P10: 5Vdc









						3.電參數








									IPN



									額定測量電流值



									50,100,200,300,500A










									(Arms)











									IP



									對應測量電流范圍



									150% * Ipn










									(Arms)











									IOC



									過載能力



									1000Arms






									VSN



									額定輸出電壓(Vdc)



									2.5±0.625V







									X



									精度（Ta=+25°C）



									1%






									EL



									線性度誤差



									0.5%






									VC



									電源電壓



									5Vdc ±5%






									Voff



									失調電壓Ta=+25℃



									10mV






									Tr



									響應時間



									≤5uS






									di/dt



									di/dt跟隨速度



									> 50A/uS







									f



									頻率范圍



									DC-10KHz






									IC



									耗電



									10mA






									RL



									負載電阻



									>5000Ω






									Vd



									工頻耐壓



									3KV






									Ri



									絕緣電阻



									>20MΩ @DC500V








						4.常規參數：








									Ta



									工作溫度



									-25 - +70 ℃







									Ts



									貯存溫度



									-40 - +85 ℃







									W



									重量



									約100g







									St



									執行標準



									EN50178






									Hw



									工作濕度



									20-90% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
