              電流傳感器






















              HZIA-C0CN 懸掛式開口電流傳感器







              輸入量程：10 - 200Arms

輸出量程：2.5±1V , 2.5±2V

供電電壓：5Vdc

精度：1% ; 孔徑大小：Φ8.5mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						C0CN_228x221









					 主要參數












									類型：


									懸掛式開口電流傳感器







									測量原理：



									霍爾開環原理







									輸入量程：



									10，20，50，100，200Arms






									輸出量程：


									O40: 2.5±1V ， O32: 2.5±2V






									供電電壓：



									P10: 5Vdc






									精度：



									1%






									安裝方式：



									懸掛式






									孔徑大小：



									Φ8.5mm






									開口形式：



									開口

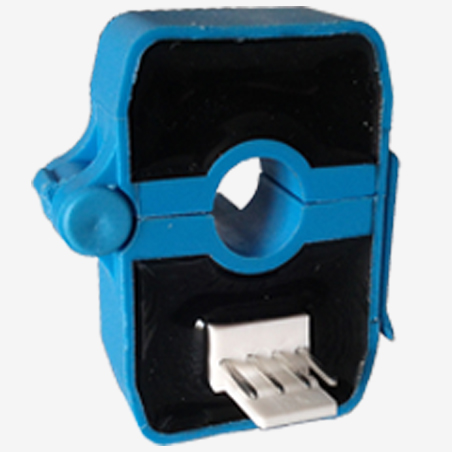

					 產品圖








						C0CN_228x221

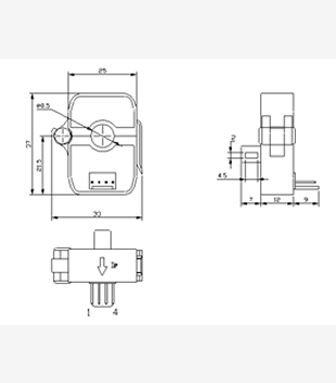

					 產品尺寸








						C0CN_Dimension_336x383















									 說明書






									 中文                                   HZIA-C0CN-xxxP10Oxx






									 English



















					 相關描述








						1.產品介紹










										HZIA-C0CN 系列




										電流傳感器是一種利用霍爾效應、開環測量原理將被測電流轉換成跟隨輸出的電壓信號的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、 煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。




										★交流、直流、混合電流均可測量




										★響應時間快




										★高線性度




										★開口式可打開




										★過載能力強










						2.選型信息








									型號定義：



									HZIA-C0CN-xxxP10Oxx







									額定測量：



									10，20，50，100，200Arms






									額定輸出：



									O40: 2.5±1V ， O32: 2.5±2V







									供電電源：



									P10: 5Vdc








						3.電參數








									IPN



									額定測量電流值



									10，20，50，










									(Arms)



									100，200







									IP



									對應測量電流范圍(Arms)



									120% x Ipn






									VSN



									額定輸出電壓(Vrms)



									O40:2.5±1V














									O32:2.5±2V














									*O32僅適合DC測量







									X



									精度（Ta=+25°C）



									1%






									EL



									線性度誤差



									0.5%






									VC



									電源電壓±5%



									5Vdc







									Voff



									失調電壓Ta=+25℃



									≤|±10|mV






									Tr



									響應時間



									≤4uS






									di/dt



									di/dt 跟隨速度



									>50A/uS







									f



									頻率范圍



									DC-2KHz






									IC



									耗電



									20mA






									RL



									負載電阻



									>5KΩ






									Ri



									絕緣電阻



									>200MΩ@DC500V








						4.常規參數：








									Ta



									工作溫度



									-25 - +70 ℃







									Ts



									貯存溫度



									-40 - +85 ℃







									W



									重量



									約20g







									St



									執行標準



									EN 50178







									Hw



									工作濕度



									0-95% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
