              電壓傳感器






















              HV-C54-xxxP5O9 電壓傳感器







              輸入量程：200...5000Vrms

輸出量程：0±50mArms

供電電壓：±15-24Vdc

精度：0.5%



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示






					HV-C54






					 主要參數












									類型：


									電壓傳感器







									測量原理：



									霍爾閉環（磁平衡）原理







									輸入量程：



									200...5000 Vrms






									輸出量程:


									O9:0±50mArms






									供電電壓：



									P5:±15-24Vdc






									精度：



									0.5%






									安裝方式：



									盤式安裝






									開口形式：



									不開口












					 產品圖








						HV-C54

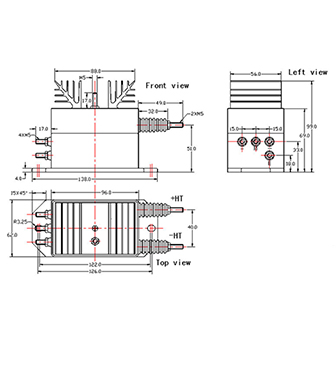

					 產品尺寸








						HV-C54















									 說明書






									 中文                                                         點擊下載PDF






									 English



















					 相關描述








						1.產品介紹










										HV-C54-xxxP5O9

電壓傳感器是一種利用霍爾閉環（磁平衡）原理將被測電壓轉換成與原邊電壓成比例跟隨輸出的電流或電壓的測量模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。




										★交流、直流、混合電壓均可測量 ★原副邊高度絕緣 ★高線性度 ★優秀的抗干擾能力










						2.選型信息








									型號定義：



									HV-C54-xxxP5O9







									額定測量：



									200...5000Vrms







									額定輸出：



									O9:0±50mArms







									供電電源：



									P5:±15-24Vdc








						3.電參數








									Ipn



									額定電流值(rms)



									2.5mA






									VPN



									額定電壓值(Vrms)



									200.....5000V







									Vp


									對應測量電壓范圍(Vrms)



									120%






									KN



									原付邊變換比率



									20000:1000







									ISN



									額定輸出電流(mAdc)



									50mA






									X



									精度（Ta=+25°C）



									0.5%






									EL



									線性度誤差



									0.1%






									VC



									電源電壓



									Pn ±5%






									Ioff



									失調電流Ta=+25℃


									≤ ±0.2mA






									Tr



									響應時間



									≤200uS






									IC



									耗電



									20mA +Is






									RL



									負載電阻(@IpN,@±15V)



									≤ 200Ω










									             (@IpN,@±24V)



									≤ 320Ω







									Rs



									副邊電阻


									56Ω







									Vd



									工頻耐壓



									12.0KV






									Ri



									絕緣電阻



									>200MΩ@DC500V









						4.常規參數：








									Ta



									工作溫度


									-40 - +85 ℃







									Ts



									貯存溫度



									-45 - +100 ℃







									W



									重量



									約900g







									St



									執行標準



									EN50178,EN50155, UL94-V0






									Hw



									工作濕度



									0-90% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
