              電壓傳感器






















              HV-C54 電壓傳感器







              輸入量程：10mArms

輸出量程：0±50mArms

供電電壓：±12-15Vdc

精度：0.5%



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示






					C54_228x221






					 主要參數












									類型：


									電壓傳感器







									測量原理：



									霍爾閉環（磁平衡）原理







									輸入量程：



									10mArms










									（對應測量電壓范圍100…2500Vrms）







									輸出量程:


									O9:0±50mArms






									供電電壓：



									P2:±12-15Vdc






									精度：



									0.5%






									安裝方式：



									盤式安裝






									開口形式：



									不開口

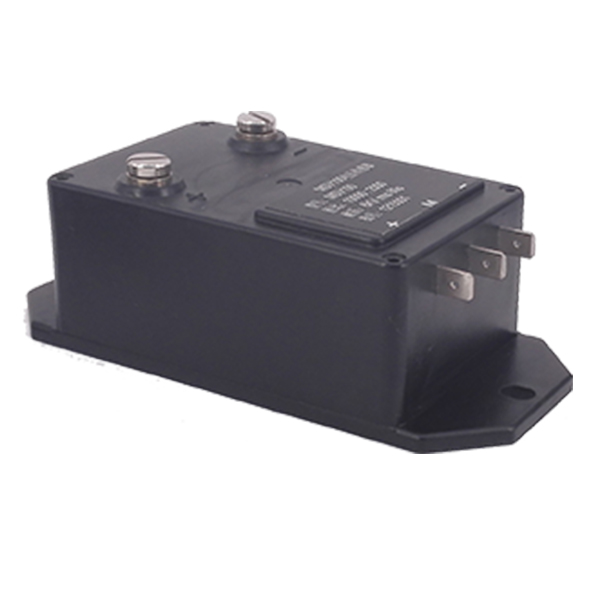

					 產品圖








						C54_228x221

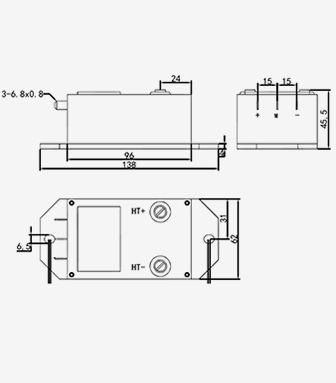

					 產品尺寸








						C54_Dimension_336x383















									 說明書






									 中文                                                         點擊下載PDF






									 English                                                     點擊下載PDF



















					 相關描述








						1.產品介紹










										HV-C54 系列

電壓傳感器是一種利用霍爾閉環（磁平衡）原理將被測電壓轉換成與原邊電壓成比例跟隨輸出的電流或電壓的測量模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。




										★交流、直流、混合電壓均可測量 ★原副邊高度絕緣 ★高線性度 ★優秀的抗干擾能力










						2.選型信息








									型號定義：



									HV-C54-0.01P2O9







									額定測量：



									10mArms







									額定輸出：



									O9:0±50mArms







									供電電源：



									P2:±12-15Vdc








						3.電參數








									Ipn



									額定電流值(mArms)



									10mA






									VPN



									額定電壓值(Vrms)



									100.....2500V







									Ip


									對應測量電流范圍(mArms)



									20mA






									KN



									原付邊變換比率



									10000:2000







									ISN



									額定輸出電流(mAdc)



									50mA






									X



									精度（Ta=+25°C）



									0.5%






									EL



									線性度誤差



									0.1%






									VC



									電源電壓



									Pn ±5%






									Ioff



									失調電流Ta=+25℃


									≤ ±0.2mA






									Tr



									響應時間



									≤100uS






									IC



									耗電



									10mA +Is






									RL



									負載電阻(@IpN,@±15V)



									≤ 150Ω






									Rp



									輸入阻抗



									>60Ω







									Vd



									工頻耐壓



									6.0KV






									Ri



									絕緣電阻



									>200MΩ@DC500V









						4.常規參數：








									Ta



									工作溫度



									-40 - +85 ℃







									Ts



									貯存溫度



									-55 - +105 ℃







									W



									重量



									約250g







									St



									執行標準



									EN50178






									Hw



									工作濕度



									0-95% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
