              HTIE-C47 TRMS真有效值電流變送器







              輸入量程：500 ~ 2500 Arms

輸出量程：DC4-20mA,DC0-5V,etc

供電電壓：24Vdc,12Vdc,15Vdc

精度：1%； 孔徑：64x21mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示






					C47_228x221






					 主要參數












									類      型:


									TRMS真有效值電流變送器







									測量原理:



									霍爾效應、開環測量原理







									輸入量程:



									500 600 850 1000 1200 1500











									2000 2500Arms







									輸出量程:


									O1:DC 4-20mA ,O2:DC 0-5V











									O3:DC 0-10V, O19:DC 0-20mA






									供電電壓:



									P1: 24Vdc    P7: 12Vdc    P9:15Vdc







									精      度:



									1%






									安裝方式:



									盤式安裝






									開口形式:



									不開口

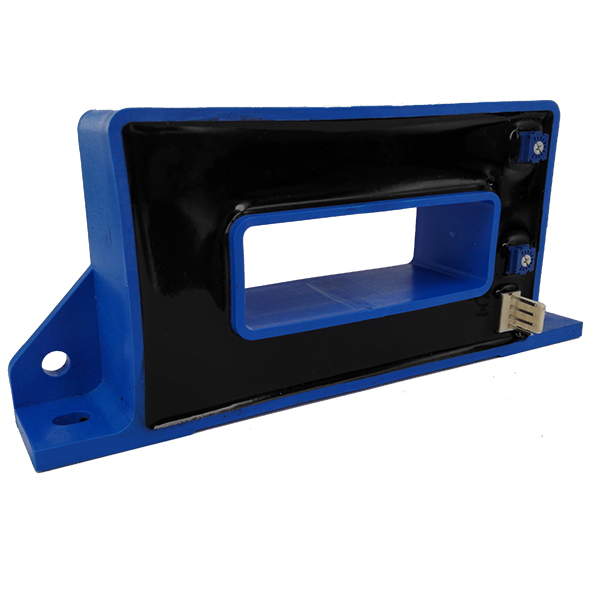

					 產品圖








						C47_228x221

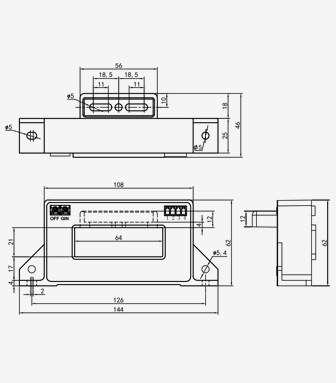

					 產品尺寸








						C47_Dimension_336x383















									 說明書






									 中文                                                        點擊下載PDF






									 English



















					 相關描述








						1.產品介紹










										HTIE-C47系列

真有效值電流變送器是一種利用霍爾效應、開環測量原理經過TRMS計算后，將被測電流轉換成與原邊電流成比例輸出的直流電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。




										★用于精確測量交流直流混合電流 ★原副邊高度絕緣 ★高線性度 ★大孔徑  ★TRMS真有效值計算輸出★不開口灌封處理，抗震性好










						2.選型信息








									型號定義:



									HTIE-C47-xxxPxOx







									額定測量:



									500 600 850 1000 1200 1500











									2000 2500Arms







									額定輸出:



									O1:DC 4-20mA, O2:DC 0-5V ,











									O3:DC 0-10V, O19:DC 0-20mA







									供電電源:



									P1: 24Vdc    P7: 12Vdc    P9:15Vdc








						3.電參數








									IPN



									額定電流值(Arms)



									500 600 850 1000 1200














									1500 2000 2500Arms







									IP



									對應電流范圍(Arms)



									120%* Ipn







									Ioc



									過載能力



									5000Arms







									VSN



									額定輸出電壓(Vdc)



									DC0-5V, DC0-10V etc







									Isn



									額定輸出電流(mAdc)



									DC 4-20mA,DC 0-20mA etc







									X



									精度(Ta=+25°C)



									1%






									EL



									線性度誤差



									0.5%






									VC



									電源電壓



									Pn ±5%






									Voff



									失調電壓Ta=+25℃



									50mV







									Ioff


									失調電流Ta=+25℃



									80uA







									Tr



									響應時間



									≤150mS






									f



									頻率范圍



									DC,20HZ-6KHZ







									IC



									耗電



									25mA(電流型輸出:+Is)







									RL



									負載電阻



									> 5000Ω














									<350Ω






									Vd



									工頻耐壓



									5KV






									Ri



									絕緣電阻



									>20MΩ@DC500V









						4.常規參數：








									Ta



									工作溫度



									-40 - +70 ℃







									Ts



									貯存溫度



									-55 - +85 ℃







									W



									重量



									約350g







									St



									執行標準



									GB/T13850-1998idt IEC688:1992







									Hw



									工作濕度



									0-95% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
