              電流傳感器






















              HPIT-C25-200S超高精度電流傳感器







              輸入量程：200Arms

輸出量程：200mA

供電電壓：DC±15V

精度：0.001%; 孔徑大小：Φ28mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						C25_228x221









					 主要參數












									類型：



									高精度閉環磁通門電流傳感器






									測量原理：



									閉環磁通門測量原理






									輸入量程：



									200Arms







									輸出量程：


									200mA






									供電電壓：



									DC±15V






									精度：



									0.001%







									安裝方式：



									盤式






									孔徑大小：



									Φ28mm






									開口形式：



									不開口












					 產品圖








						C25_228x221

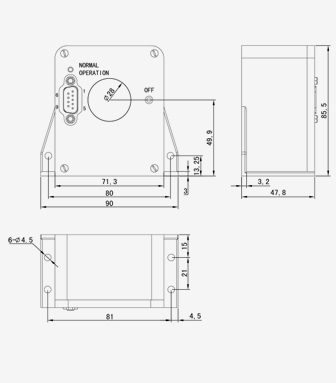

					 產品尺寸








						C25_Dimension_336x383















									 說明書






									 中文






									 English



















					 相關描述








						1.產品介紹










										HPIT-C25-200S









										電流傳感器是一種利用閉環磁通門(磁平衡)原理將被測電流轉換成按比例跟隨輸出的電流或電壓的測量模塊，原副邊之間高度絕緣。具有高 精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環 境的特點。廣泛地應用在電力、電源、石油、煤礦、化工、鐵路、通信等行業的 電氣設備的系統控制及檢測。




										★交流、直流、混合電流均可測量 ★Φ28mm孔徑 ★響應時間快★高線性度 ★超高精度 ★超低溫漂 ★全金屬外殼散熱好










						2.選型信息








									型號定義：



									HPIT-C25-200S







									額定測量：



									200Arms






									額定輸出：



									200mA






									供電電源：



									DC±15V








						3.電參數








									IPN



									額定測量電流值



									200










									(Arms)











									IP



									對應測量電流范圍



									300










									(Arms)











									KN



									原副邊變換比率



									1:1000







									Isn



									輸出電流(mArms)



									200






									X



									精度（Ta=+25°C）



									0.001%






									EL



									線性度誤差



									0.0005%






									VC



									電源電壓(±5%)



									±15Vdc






									Ioff



									失調電流Ta=+25℃



									≤|±0.003|mA






									Tr



									響應時間



									≤ 1uS






									IC



									耗電



									35mA+ Is






									RL



									負載電阻



									≤20Ω(@Ip=DC200A)
























						4.常規參數：








									Ta



									工作溫度



									-10 - +70 ℃







									Ts



									貯存溫度



									-25 - +80 ℃







									W



									重量



									約600g







									St



									執行標準



									EN50178；






									Hw



									工作濕度



									20-90% 無凝露











									外殼材料



									鋁合金









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
