當前位置：首頁 » 柏艾斯產品中心 » 電流變送器 » HJIDK-C31開關量輸出直流電流變送器

HJIDK-C31開關量輸出直流電流變送器

prevnext

查看全部大圖

HJIDK-C31開關量輸出直流電流變送器

輸入量程：100~1500Aac
輸出量程：繼電器;5V,10V電平
供電電壓：24Vdc,12Vdc,15Vdc
孔徑大小：Φ20mm; 精度：1%

訂購熱線：010-89494921

立即咨詢

產品展示

主要參數

類型：	開關量輸出直流電流變送器
測量原理：	霍爾效應、開環測量原理
輸入量程：	100,200,300,500,800,1000,1500Aac
輸出量程：	O26:繼電器節點閉合(常開)或斷開(常閉)
	O27:5V電平 ,O28:10V電平
供電電壓：	P1:24Vdc P7:12Vdc,P9:15Vdc
精度：	1%
安裝方式：	盤式(或銅排)
孔徑大小：	Φ42mm
開口形式：	開口

產品圖

HJID-C31系列

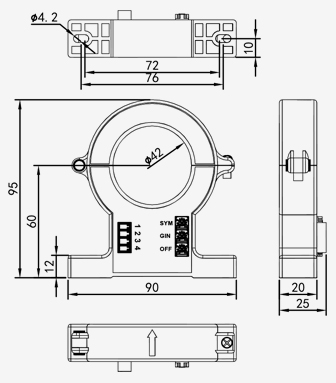

產品尺寸

C31_Dimension_336x383

說明書

中文 點擊下載PDF

English

相關描述

1.產品介紹

HJIDK-C31系列

開關量輸出電流變送器是一種利用霍爾開環原理測量原邊交流電流、并設定某固定點為閾值、當被測電流大于（或者小于）此閾值時輸出開關量電平信號或者繼電器動作的模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★用于測量交流電流 ★過載能力強 ★原副邊高度絕緣 ★高線性度 ★盤式安裝 ★穿孔開口式、維護方便

2.選型信息

額定測量：	100,200,300,500,800,1000,1500Aac
額定輸出：	O26:繼電器節點閉合(常開)或斷開(常閉)
	O27:5V電平 ,O28:10V電平
供電電源：	P1:24Vdc P7:12Vdc,P9:15Vdc

3.電參數

I_PN	額定測量電流值	100,200,300,500,800,
	(Aac)	1000,1500A
I_P	對應測量電流范圍	120% * Ipn
	(Aac)
I_OC	過載能力	3000Arms
Realy	輸出節點動作	節點閉合（常開型）或
		節點斷開（常閉型）
V_SN	額定輸出電壓(Vdc)	5V電平, 10V電平
X	精度（Ta=+25°C）	1%
E_L	線性度誤差	0.5%
V_C	電源電壓	Pn ±5%
Tr	響應時間	≤10mS
f	頻率范圍	DC
I_C	耗電	25mA
R_L	負載電阻	>5000Ω(電平輸出型)
V_d	工頻耐壓	5KV
R_i	絕緣電阻	>20MΩ @DC500V

4.常規參數：

Ta	工作溫度	-25 - +70 ℃
Ts	貯存溫度	-40 - +85 ℃
W	重量	約250g
St	執行標準	GB/T13850-1998idt IEC688:1992
Hw	工作濕度	20-90% 無凝露
	外殼材料	符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
