HIE-C40-3000P16O54-DH高精度閉環霍爾電流傳感器

prevnext

查看全部大圖

HIE-C40-3000P16O54-DH高精度閉環霍爾電流傳感器

輸入量程：3000Arms
輸出量程：±600mA
供電電壓：±24Vdc
精度：0.2% ; 孔徑大小：Φ60.5mm

訂購熱線：010-89494921

立即咨詢

產品展示

主要參數

類型：	高精度閉環霍爾電流傳感器
測量原理：	霍爾閉環(磁平衡)原理
輸入量程：	3000Arms
輸出量程：	O54:±600mA
供電電壓：	P16: ±15-±24Vdc
精度：	0.2%
安裝方式：	盤式(或銅排)
孔徑大小：	Φ60.5mm
開口形式：	不開口

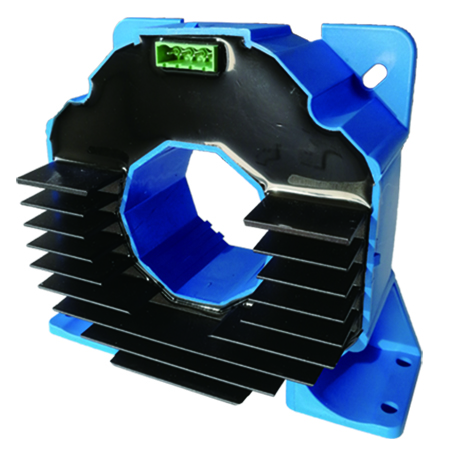

產品圖

HIE-C40-3000A_DH_228x221

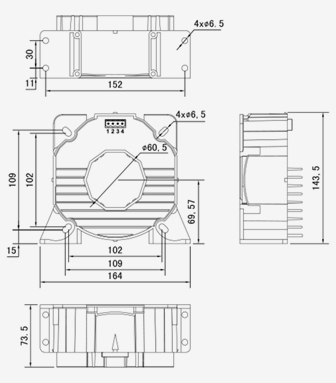

產品尺寸

HIE-C40-3000A_DH_Dimension_336x383

說明書

中文 HIE-C40-3000P16O54-DH

English

相關描述

1.產品介紹

HIE-C40-3000P16O54-DH 系列

電流傳感器是一種利用霍爾閉環(磁平衡)原理將被測電流轉換成按比例跟隨輸出的電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★交流、直流、混合電流均可測量 ★霍爾閉環(磁平衡)原理，響應時間快 ★原副邊高度絕緣 ★高線性度 ★盤式安裝 ★ 低溫型

2.選型信息

型號定義：	HIE-C40-3000P16O54-DH
額定測量：	3000A
額定輸出：	O54:±600mA
供電電源：	P16: ±24Vdc

3.電參數

I_PN	額定測量電流值(Arms)	3000A
I_P	對應測量電流范圍(Arms)	150% x Ipn
K_N	原副邊變換比率	1:5000
I_SN	額定輸出電流(mA)	600mA
X	精度（Ta=+25°C）	0.2%
E_L	線性度誤差	0.1%
V_C	電源電壓(±5%)	DC±24V
I_off	失調電流Ta=+25℃	≤0.1mA
Tr	響應時間	≤1uS
di/dt	di/dt 跟隨速度	>50A/uS
f	頻率范圍	DC-100KHz
I_C	耗電	30mA +Is
R_L	負載電阻(@IpN,@ ±24V)	8Ω
R_S	副邊電阻	27Ω
V_d	工頻耐壓	6KV

4.常規參數：

Ta	工作溫度	-40 - +85 ℃
Ts	貯存溫度	-45 - +90 ℃
W	重量	約1600g
St	執行標準	EN 50178
Hw	工作濕度	0-95% 無凝露
	外殼材料	符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
