              電流傳感器






















              HIE-C150-4000P5O50開口式閉環霍爾電流傳感器







              輸入量程：4000Arms

輸出量程：±800mA

供電電壓：±15-24Vdc

精度：0.4% ; 孔徑大小：150x50mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						C150_228x221









					 主要參數












									類型：


									開口式磁平衡閉環電流傳感器







									測量原理：



									霍爾閉環(磁平衡)原理







									輸入量程：



									4000A (DC or AC peak)






									輸出量程：


									O50:±800mA






									供電電壓：



									P5: ±15-24Vdc






									精度：



									0.4%






									安裝方式：



									盤式(或銅排)






									孔徑大小：



									150x50mm






									開口形式：



									開口

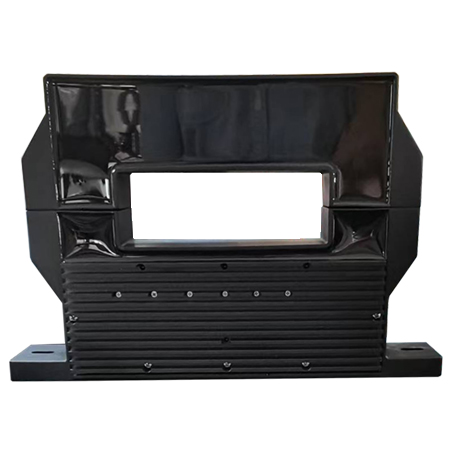

					 產品圖








						C150_228x221

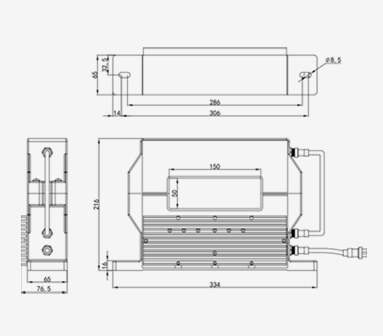

					 產品尺寸








						C150_Dimension_336x383















									 說明書






									 中文                                      HIE-C150-4000P5O50






									 English



















					 相關描述








						1.產品介紹










										HIE-C150-4000P5O50 系列




										電流傳感器是一種利用霍爾閉環(磁平衡)原理將被測電流轉換成按比例跟隨輸出的電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高 線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地 應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。




										★交流、直流、混合電流均可測量




										★霍爾閉環(磁平衡)原理，響應時間快




										★超大窗口 150mm*50mm




										★高線性度




										★盤式安裝




										★開口式










						2.選型信息








									型號定義：



									HIE-C150-4000P5O50







									額定測量：



									4000A (DC or AC peak)






									額定輸出：



									O50:±800mA







									供電電源：



									P5: ±15-24Vdc








						3.電參數








									IPN



									額定測量電流值(A)



									4000






									IP



									對應測量電流范圍



									120% x Ipn






									KN



									原副邊變換比率



									1:5000






									ISN



									額定輸出電流(@ ± Ipn)



									800






									X



									精度（Ta=+25°C）



									0.4%






									EL



									線性度誤差



									0.1%






									VC



									電源電壓(±5%)



									DC±15-24V






									Ioff



									失調電流Ta=+25℃



									≤1mA






									Tr



									響應時間



									≤1uS






									di/dt



									di/dt 跟隨速度



									>50A/uS







									f



									頻率范圍(-3dB)



									DC-50KHz






									IC



									耗電(@±24V)



									30mA  +Is






									RL



									負載電阻(@IpN,@ ±24V)



									10Ω






									RS



									副邊電阻



									20Ω






									Vd



									工頻耐壓



									6KV








						4.常規參數：








									Ta



									工作溫度



									-25 - +85 ℃







									Ts



									貯存溫度



									-40 - +90 ℃







									W



									重量



									約5.5Kg







									St



									執行標準



									EN 50178







									Hw



									工作濕度



									20-95% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
