              電流傳感器






















              HIB-C14電流傳感器







              輸入量程：300Arms

輸出量程：±150mA

供電電壓：±12-15Vdc

精度：0.4% ; 孔徑大小：Φ20.5mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示






					HIA-C07-200P2O10






					 主要參數












									類型：


									電流傳感器







									測量原理：



									霍爾閉環(磁平衡)原理







									輸入量程：



									300Arms






									輸出量程：


									O12:±150mA






									供電電壓：



									P2: ±12-±15Vdc






									精度：



									0.4%






									安裝方式：



									盤式(或銅排)






									孔徑大小：



									Φ20.5mm






									開口形式：



									不開口












					 產品圖








						HIA-C07-200P2O10

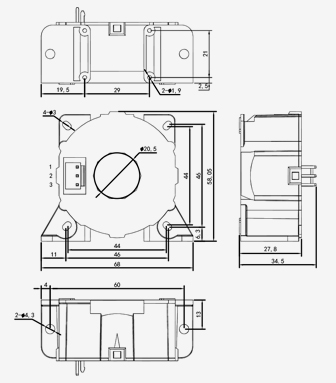

					 產品尺寸








						C14_Dimension_336x383















									 說明書






									 中文                                                          點擊下載PDF






									 English



















					 相關描述








						1.產品介紹










										HIB-C14 系列




										電流傳感器是一種利用霍爾閉環（磁平衡）原理將被測電流轉換成按比例跟隨輸出的電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。




										★交流、直流、混合電流均可測量 ★響應時間快 ★原副邊高度絕緣 ★高線性度 ★盤式安裝










						2.選型信息








									型號定義：



									HIB-C14-300P2O12







									額定測量：



									300A






									額定輸出：



									O12:±150mA







									供電電源：



									P2: ±12-±15Vdc








						3.電參數








									IPN



									額定測量電流值(Arms)



									300A






									IP



									對應測量電流范圍(Arms)



									0...±500A






									KN



									原副邊變換比率



									1:2000






									ISN



									額定輸出電流(mA)



									150mA






									X



									精度（Ta=+25°C）



									0.4%






									EL



									線性度誤差



									0.1%






									VC



									電源電壓



									Pn ±5%






									Ioff



									失調電流Ta=+25℃



									0.2mA






									Tr



									響應時間(@ 90 % of IPN)



									≤1uS






									di/dt



									di/dt 跟隨速度



									>100A/uS







									f



									頻率范圍



									DC-100KHz(- 1 dB)






									IC



									耗電（@±20V）



									16mA  +Is






									RL



									負載電阻



									詳見說明書






									RS



									副邊電阻Ta= +25℃



									28Ω






									Vd



									工頻耐壓



									3KV








						4.常規參數：








									Ta



									工作溫度



									-40 - +85 ℃







									Ts



									貯存溫度



									-40 - +90 ℃







									W



									重量



									約100g







									St



									執行標準



									EN 50178







									Hw



									工作濕度



									20-90% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
