              HDIE-C40-200PxO2高精度高速直流電流變送器







              輸入量程：200Adc

輸出量程：DC0-5V

供電電壓：15Vdc,24Vdc

精度：0.2% ; 孔徑大小：Φ60.5mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						HIE-C40-DH_228x221









					 主要參數












									類型：


									高精度高速直流電流變送器







									測量原理：



									霍爾閉環原理







									輸入量程：



									200Adc






									輸出量程：


									O2:DC 0-5V






									供電電壓：



									P1:24Vdc   P9:15Vdc






									精度：



									0.2%






									安裝方式：



									盤式(或銅排)






									孔徑大小：



									Φ60.5mm






									開口形式：



									不開口

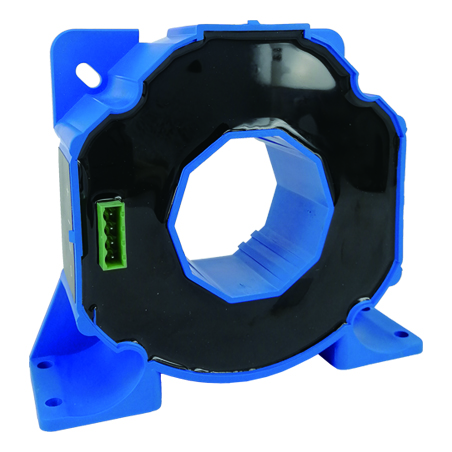

					 產品圖








						HIE-C40-DH_228x221

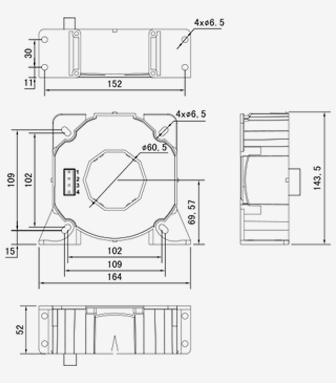

					 產品尺寸








						HIE-C40-DH_Dimension_336x383















									 說明書






									 中文                                    HDIE-C40-200PxO2






									 English



















					 相關描述








						1.產品介紹










										HDIE-C40-200PxO2 系列




										高精度高速直流電流變送器是一種利用霍爾閉環測量原理將被測直流電流轉換成按比例輸出的直流電壓信號的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。









										★ 測量直流電流




										★ 標準信號輸出




										★ 過載能力強




										★ 微秒級響應速度




										★ 很高的精度




										★ 盤式安裝　　




										★ 原副邊高度絕緣




										★ Φ60.5mm超大孔徑











						2.選型信息








									型號定義：



									HDIE-C40-200PxO2







									額定測量：



									100Adc






									額定輸出：



									O2:DC 0-5V







									供電電源：



									P1:24Vdc   P9:15Vdc








						3.電參數








									IPN



									額定測量電流值(Adc)



									200A






									IP



									對應測量電流范圍(Adc)



									120% x Ipn






									VSN



									額定輸出電壓



									DC0-5V






									X



									精度（Ta=+25°C）



									0.2%






									EL



									線性度誤差



									0.1%






									VC



									電源電壓



									P1:24Vdc   P9:15Vdc






									Voff



									失調電壓



									≤5mV






									Tr



									響應時間



									≤1uS






									f



									頻率范圍



									單向電流






									IC



									耗電



									20mA +Ip/5000






									RL



									負載電阻



									≥5KΩ






									Ri



									絕緣電阻



									＞200MΩ@DC500V






									Vd



									工頻耐壓



									6KV








						4.常規參數：








									Ta



									工作溫度



									-40 - +80 ℃







									Ts



									貯存溫度



									-45 - +85 ℃







									W



									重量



									約1500g







									St



									執行標準



									EN 50178







									Hw



									工作濕度



									20-90% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
