              HDID-C31-DIGI(MOD)-SP3數字式直流電流變送器







              輸入量程：100 ~ 1000Adc

輸出量程：RS485(MODBUS RTU)

供電電壓：5Vdc,24Vdc,12Vdc

精度：1%； 孔徑大小：Φ42mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						C31_SP3_228x221









					 主要參數












									類型：



									數字式直流電流變送器






									測量原理：



									霍爾原理






									輸入量程：



									100,200,300,500,800,1000A dc






									輸出量程：


									RS485(MODBUS RTU)






									供電電壓：



									P10:5Vdc;P7:12Vdc;P1:24Vdc






									精度：



									1%






									安裝方式：



									盤式(或銅排)






									孔徑大小：



									Φ42mm






									開口形式：



									開口

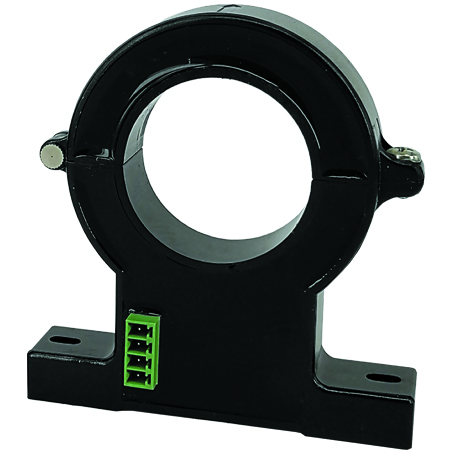

					 產品圖








						C31_SP3_228x221

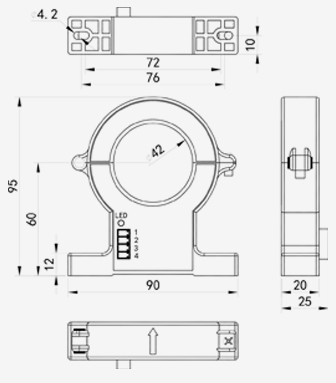

					 產品尺寸














						C31-DIGI-SP3_Dimension_336x383















									 說明書






									 中文                         HDID-C31-DIGI(MOD)-SP3






									 English



















					 相關描述








						1.產品介紹










										HDID-C31-DIGI(MOD)-SP3系列




										數字式直流電流變送器是一種利用霍爾原理將被測直流電流轉換成數字信號，并以數字通訊協議輸出的一種測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在新能源、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。




										★用于測量直流電流

★數字接口，MODBUS RTU協議

★原副邊高度絕緣

★孔徑Φ42mm

★盤式安裝










						2.選型信息








									額定測量：



									100,200,300,500,800,1000A dc






									額定輸出：



									RS485(MODBUS RTU)






									供電電源：



									P1:24Vdc;P7:12Vdc;P10:5Vdc








						3.電參數








									IPN



									額定測量電流值



									100,200,300,500










									(Adc）



									800,1000






									IP



									對應測量電流范圍



									120% * Ipn






									OutputSignal



									輸出信號



									RS485






									Protocol



									信號協議



									Modbus-RTU






									X



									精度(Ta=+25°C)



									1%






									VC



									電源電壓(±5%)



									DC24V，DC12V，














									DC5V







									f



									頻率范圍



									DC






									IC



									耗電



									≈20mA






									Vd



									工頻耐壓



									3KV






									Ri



									絕緣電阻



									>200MΩ @DC500V








						4.常規參數：








									Ta



									工作溫度



									-25 - +75 ℃







									Ts



									貯存溫度



									-45 - +85 ℃







									W



									重量



									約200g







									Hw



									工作濕度



									20-95% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 聯網方式見說明書




						8. 通訊協議見說明書
