              電壓傳感器






















              FV-C55-3000P4O5電壓傳感器







              輸入量程：3000Vrms

輸出量程：5V

供電電壓：±15Vdc

精度：0.1%； 安裝方式：盤式安裝



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						FV-C55_228x221









					 主要參數












									類型：


									電壓傳感器







									測量原理：



									閉環磁通門原理







									輸入量程：



									3000V






									輸出量程:


									O5:5V






									供電電壓：



									P4:±15Vdc






									精度：



									0.1%






									安裝方式：



									盤式安裝






									開口形式：



									不開口

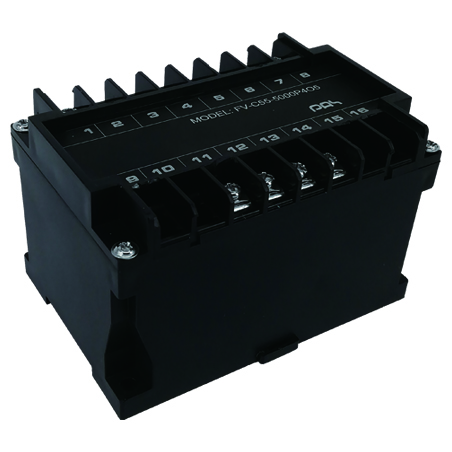

					 產品圖








						FV-C55_228x221

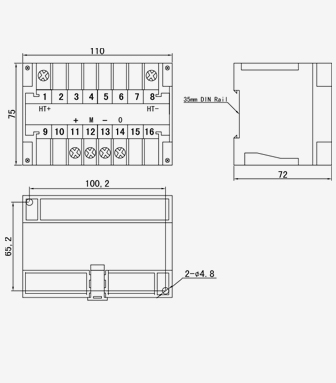

					 產品尺寸








						FV-C55_Dimension_336x383















									 說明書






									 中文                                              FV-C55-3000P4O5






									 English



















					 相關描述








						1.產品介紹










										FV-C55 系列

電壓傳感器是一種利用閉環磁通門原理將被測電壓轉換成與原邊電壓成比例跟隨輸出的電壓信號的測量模塊，原副邊之間高度絕緣，具有高精確度、 高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣 泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統 控制及檢測。




										★交流、直流、混合電壓均可測量 ★原副邊高度絕緣 ★高線性度 ★優秀的抗干擾能力










						2.選型信息








									型號定義：



									FV-C55-3000P4O5







									額定測量：



									3000V






									額定輸出：



									O5:5V







									供電電源：



									P4:±15Vdc








						3.電參數








									VPN



									額定電壓值(Vrms)



									3000






									VP



									對應電壓范圍(Vrms)



									3500







									VSN



									輸出電壓(Vrms)



									5V(@Vp=3000Vrms)






									X



									精度（Ta=+25°C)


									≤0.1%






									VC



									電源電壓(±5%)



									DC±15V







									Vofs



									失調電壓(Ta=+25℃,@Vpn)


									≤±5mV






									Tr



									響應時間



									≤1uS






									f



									頻率范圍



									DC-200KHz






									IC



									耗電



									30mA(@Vp=0)






									RL



									負載電阻(@Vpn)



									≥5KΩ






									CL


									負載電容



									≤5nF







									Rp



									原邊阻抗



									≈960KΩ







									Vd



									工頻耐壓



									20.0KV








						4.常規參數：








									Ta



									工作溫度



									-40 - +80 ℃







									Ts



									貯存溫度



									-45 - +85 ℃







									W



									重量



									約500g







									St



									執行標準



									EN50178







									Hw



									工作濕度



									0-90% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
