FTIA-C51真有效值電流變送器

輸入量程：1 2 5 10 20 30 50A
輸出量程：DC4-20mA,DC0-5V,etc
供電電壓：24Vdc,12Vdc,15Vdc
精度：1%；安裝方式:DIN導軌式安裝

訂購熱線：010-89494921

產品展示

主要參數

類型：	真有效值電流變送器
測量原理：	磁通門原理
輸入量程：	1 2 5 10 20 30 50A
輸出量程：	O1:DC4-20mA,O2:DC0-5V
	O3:DC0-10V, O19:DC 0-20mA
供電電壓：	P1:24Vdc,P7:12Vdc,P9:15Vdc
精度：	1%
安裝方式：	DIN導軌式安裝
開口形式：	不開口

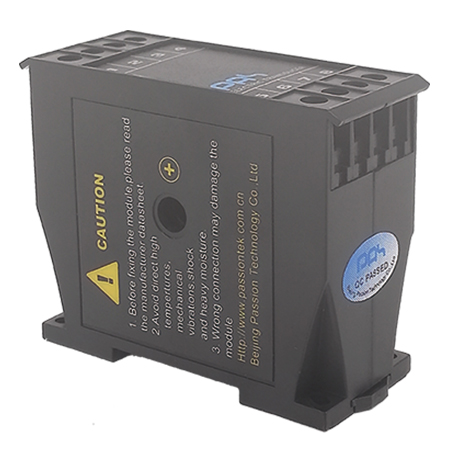

產品圖

HTIA_C51

產品尺寸

HTIA-C51_Dimension_228x221

說明書

中文 FTIA-C51

English

相關描述

1.產品介紹

FTIA-C51系列

真有效值電流變送器是一種利用磁通門測量原理，經過 TRMS 計算后，將被測電流轉換成與原邊電流成比例輸出的直流電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★用于測量交流直流等混合電流 ★Φ8mm 穿孔★ 過載能力強 ★原副邊高度絕緣 ★精確度高 ★DIN導軌安裝

2.選型信息

型號定義：	FTIA-C51-xxxPxOx
額定測量：	1 2 5 10 20 30 50A
額定輸出：	O1:DC4-20mA,O2:DC0-5V
	O3:DC0-10V, O19:DC 0-20mA
供電電源：	P1:24Vdc P7:12Vdc,P9:15Vdc

3.電參數

I_PN	額定測量電流值	1 2 5 10 20 30 50A
	(Arms)
I_P	對應測量電流范圍	120% * Ipn
	(Arms)
I_SN	額定輸出電流(mA)	DC4-20mA,DC0-20mA etc
V_SN	額定輸出電壓(Vdc)	DC0-5V, DC0-10V etc
X	精度(Ta=+25°C)	1%
E_L	線性度誤差	0.2%
V_C	電源電壓	Pn ±5%
V_off	失調電壓Ta=+25℃	20mV(對應于電壓輸出型)
I_off	失調電流Ta=+25℃	80uA(對應于電流輸出型)
Tr	響應時間	≤150mS
f	頻率范圍	DC,20-6KHz
I_C	耗電	30mA(電流型輸出:+Is)
R_L	負載電阻	>5000Ω(電壓輸出型)
		<350Ω(電流輸出型)
V_d	工頻耐壓	3KV
R_i	絕緣電阻	>200MΩ @DC500V

4.常規參數：

Ta	工作溫度	-25 - +70 ℃
Ts	貯存溫度	-40 - +85 ℃
W	重量	約250g
St	執行標準	GB/T13850-1998idt IEC688：1992
Hw	工作濕度	0-95% 無凝露
	外殼材料	符合UL94-V0
