              電流傳感器






















              FLB-C15/RCM交直流剩余電流傳感器







              輸入量程：0.1~ 6Arms

輸出量程：0±5V , 0±10V

供電電壓：P2: ±12-15Vdc

精度：1%; 孔徑大小：Φ20mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示






					C15_228x221






					 主要參數












									類型：



									電流傳感器






									測量原理：



									開環磁通門原理






									輸入量程：



									0.1   0.3   0.6   1   2   3   5   6Arms







									輸出量程：


									O5:0±5V , O30:0±10V






									供電電壓：



									P2: ±12-15Vdc






									精度：



									1%






									安裝方式：



									盤式(或銅排)






									孔徑大小：



									Φ20mm






									開口形式：



									不開口

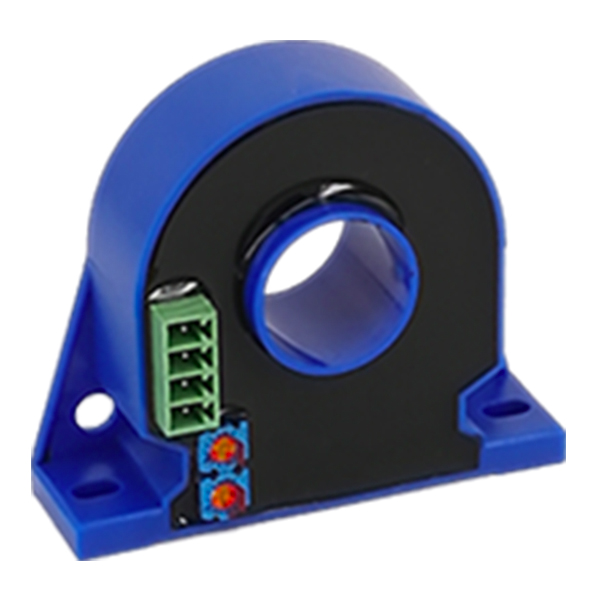

					 產品圖








						C15_228x221

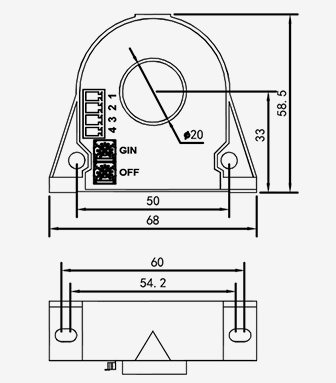

					 產品尺寸








						C15_Dimension_336x383















									 說明書






									 中文                                                          點擊下載PDF






									 English



















					 相關描述








						1.產品介紹










										FLB-C15/RCM系列




										剩余電流傳感器是一種利用開環磁通門原理將被測電流轉換成按比例跟隨輸出的電壓的測量模塊，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及漏電流檢測。




										★交流、直流、混合電流均可測量 ★漏電流級別的電流測量 ★大孔徑Φ20mm ★高線性度 ★響應時間快，滿足光伏行業標準要求










						2.選型信息








									型號定義：



									FLB-C15-xxxPxOx/RCM







									額定測量：



									0.1   0.3   0.6   1   2   3   5   6Arms






									額定輸出：



									O5:0±5V , O30:0±10V






									供電電源：



									P2: ±12-15Vdc








						3.電參數








									IPN



									額定測量電流值



									0.1   0.3   0.6   1










									(Arms)



									2   3   5   6Arms







									IP



									對應測量電流范圍



									150% * Ipn










									(Arms)











									VSN



									額定輸出電壓(Vdc)



									0±5V , 0±10V






									X



									精度（Ta=+25°C）



									1%






									EL



									線性度誤差



									1%






									VC



									電源電壓



									Pn ±5%






									Voff



									失調電壓Ta=+25℃



									≤±25mV






									Tr



									響應時間



									≤10ms






									f



									頻率范圍(-3dB)



									0-1KHz






									IC



									耗電



									25mA






									RL



									負載電阻(推薦使用)



									>5KΩ






									Vd



									工頻耐壓



									2.5KV






									Ri



									絕緣電阻



									>1000MΩ @DC500V








						4.常規參數：








									Ta



									工作溫度



									-40 - +85 ℃







									Ts



									貯存溫度



									-40 - +105 ℃







									W



									重量



									約100g







									St



									執行標準



									EN50178,VDE0126






									Hw



									工作濕度



									0-95% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
