              電流傳感器






















              FIA-C07-50P4O9







              輸入量程：50Arms

輸出量程：±50mA

供電電壓：±15Vdc

精度：0.1%；安裝方式:盤式安裝



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						FIA-C07_228X221









					 主要參數












									類型：



									高精度閉環磁通門電流傳感器






									測量原理：



									閉環磁通門測量原理






									輸入量程：



									50Arms






									輸出量程：


									50mA






									供電電壓：



									P4:±15Vdc






									精度：



									0.1%






									安裝方式：



									盤式安裝






									開口形式：



									不開口

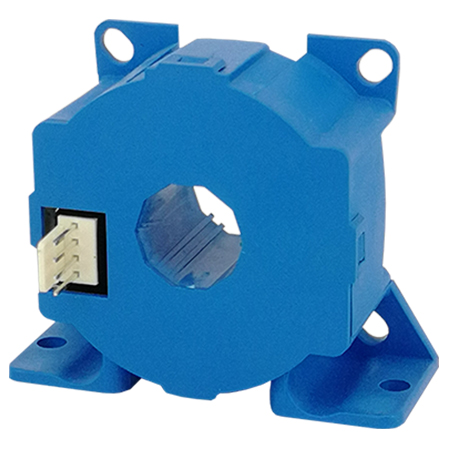

					 產品圖








						FIA-C07_228X221

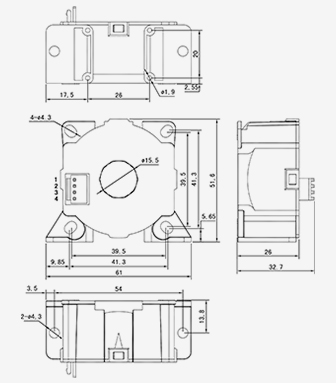

					 產品尺寸








						FIA_C07_Dimension_336x383















									 說明書






									 中文                                            FIA-C07-xxxP4Ox






									 English



















					 相關描述








						1.產品介紹










										FIA-C07系列




										電流傳感器是一種利用閉環磁通門（磁平衡）原理將被測電流轉換成按比例跟隨輸出的電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、電源、石油、煤礦、化工、鐵路、通信等行業的電氣設備的系統控制及檢測。




										★交流、直流、混合電流均可測量 ★響應時間快 ★小體積φ15mm穿孔 ★高線性度 ★高精度 ★低溫漂 ★原副邊之間高度絕緣










						2.選型信息








									型號定義：



									FIA-C07-50P4O9







									額定測量：



									50Arms






									額定輸出：



									O9:±50mA ;






									供電電源：



									P4:±15Vdc








						3.電參數








									IPN



									額定測量電流值



									50










									(Arms)











									IP



									對應測量電流范圍



									70










									(Arms)











									KN


									原副邊變換比率



									1:1000






									ISN



									額定輸出電流(mArms)



									50






									X



									精度(Ta=+25°C)



									≤0.1%






									EL



									線性度誤差



									≤0.05%






									VC



									電源電壓(5%)



									DC±15V






									Ioff



									失調電流Ta=+25℃



									≤±0.04mA






									Tr



									響應時間



									≤ 1uS






									di/dt



									di/dt 跟隨速度



									> 100A/uS







									f



									頻率范圍



									DC-100K Hz






									IC



									耗電



									10mA + Is






									RL



									負載電阻















									(@IpN,@ ±15V)



									≤100Ω







									Rs


									副邊電阻



									18Ω







									Vd



									工頻耐壓



									5KV






									Ri



									絕緣電阻



									＞2000MΩ@DC500V









						4.常規參數：








									Ta



									工作溫度


									-40 - +75 ℃







									Ts



									貯存溫度



									-45 - +85 ℃







									W



									重量



									約80g







									St



									執行標準



									EN50178







									Hw



									工作濕度



									20-90% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
