              FDIE-C40-DIGI(MOD)數字式超寬范圍磁通門直流電流變送器







              輸入量程：100 ~ 1500Adc

輸出量程：RS485

供電電壓：24Vdc,12Vdc,15Vdc

精度：0.1%； 孔徑大小：Φ60mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						FDIE-C40-DIGI(MOD) _228x221









					 主要參數












									類型：



									數字式超寬范圍磁通門直流電流變送器






									測量原理：



									磁通門原理






									輸入量程：



									100,200,300,500,800,1000,1500 Adc






									輸出量程：



									RS485







									供電電壓：



									P1:24Vdc,P7:12Vdc,P9:15Vdc






									精度：



									0.1%






									安裝方式：



									盤式(或銅排)






									孔徑大小：



									Φ60mm






									開口形式：



									不開口

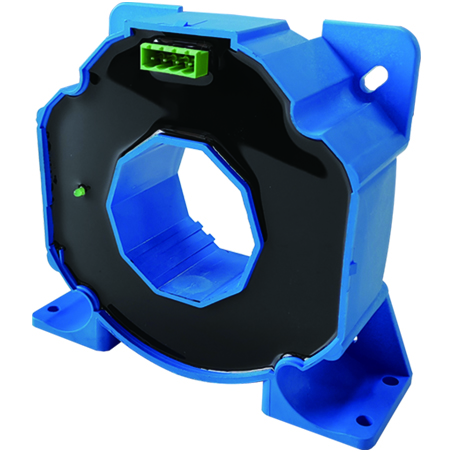

					 產品圖








						FDIE-C40-DIGI(MOD) _228x221

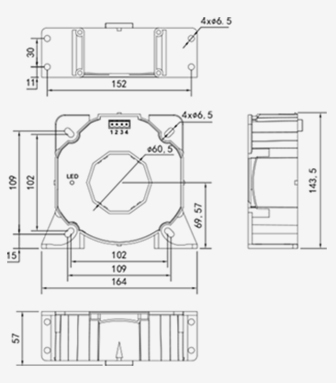

					 產品尺寸








						FDIE-C40-DIGI(MOD) _Dimension_336x383









									 說明書






									 中文                                       FDIE-C40-DIGI(MOD)






									 English



















					 相關描述








						1.產品介紹










										FDIE-C40-DIGI(MOD)系列




















													數字式超寬輸入范圍的直流流變送器是一種利用磁通門原理（Flux gate）將被測直流電流轉換成與該電流成RS485 接口Modbus RTU 協議的一種測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在新能源、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。











										★可準確測浮充電流和放電電流




										★高達1500A的量程




										★數字輸出,RS485接口ModbusRTU協議




										★原副邊高度絕緣




										★孔徑 Φ60mm










						2.選型信息








									額定測量：



									100,200,300,500,800,1000,1500 Adc






									額定輸出：



									RS485






									供電電源：



									P1:24Vdc,P7:12Vdc,P9:15Vdc








						3.電參數








									IPN



									額定測量電流值



									100,200,300










									(Adc）



									500,800,1000,1500






									IP



									對應測量電流范圍



									120% * Ipn






									OutputSignal



									輸出信號



									RS485






									Protocol



									信號協議



									Modbus-RTU






									X



									精度(Ta=+25°C)



									0.1%






									VC



									電源電壓(±5%)



									DC24V,DC12V,DC15V






									Tr



									響應時間



									≤300mS






									f



									頻率范圍



									DC






									IC



									耗電



									≤300mA@Ip=DC1000A






									Vd



									工頻耐壓



									5KV






									Ri



									絕緣電阻



									>200MΩ @DC500V








						4.常規參數：








									Ta



									工作溫度



									-25 - +75 ℃







									Ts



									貯存溫度



									-40 - +85 ℃







									W



									重量



									約350g







									Hw



									工作濕度



									20-95% 無凝露











									外殼材料



									符合UL94-V0














						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 通訊協議見說明書
