              FDID-C32-WR 超寬范圍磁通門直流電流變送器







              輸入量程：DC 100 ... 1000A

輸出量程：DC0±5V,DC4-20mA

供電電壓：15Vdc,12Vdc

精度：0.1% ; 孔徑大小：Φ40.5mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						FDID-C32_228x221









					 主要參數












									類型：


									超寬范圍磁通門直流電流變送器







									測量原理：



									磁通門原理







									輸入量程：



									100  200  300 500 800 1000Adc






									輸出量程：


									O1:DC4-20mA、O5:DC0±5V










									O23:DC12±8mA







									供電電壓：



									P7:12Vdc、P9:15Vdc






									精度：



									0.1%






									安裝方式：



									盤式(或銅排)






									孔徑大小：



									Φ40.5mm






									開口形式：



									不開口

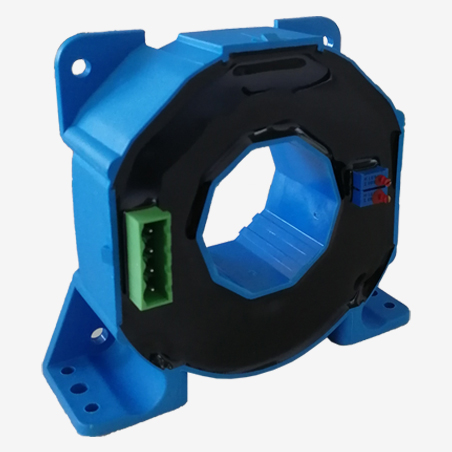

					 產品圖








						FDID-C32_228x221

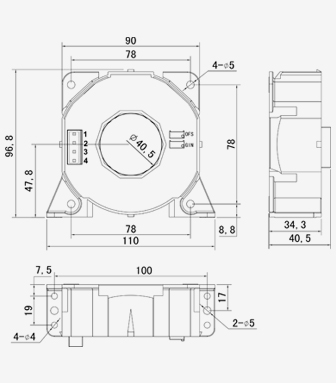

					 產品尺寸








						FDID-C32__Dimension_336x383









									 說明書






									 中文                                    FDID-C32-WR






									 English



















					 相關描述








						1.產品介紹










										FDID-C32-WR 系列




										高超寬輸入范圍的直流電流變送器是一種利用磁通門原理(Flux-gate Principle)將被測直流電流轉換成與該電流成比例輸出的直流電流或電壓信號 的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、 長期工作穩定且適應各種工作環境的特點。廣泛地應用在新能源、石油、煤礦、化工、鐵路、 通信、樓宇自控等行業的電氣設備的系統控制及檢測。









										★ 即可測量直流小電流亦可測量直流大電流




										★ 毫安級高分辨率




										★ 盤式安裝　　




										★ 原副邊高度絕緣




										★ Φ40.5mm大孔徑











						2.選型信息








									型號定義：



									FDID-C32-xxxPxOx-WR







									額定測量：



									100  200  300 500 800 1000Adc






									額定輸出：



									O1:DC4-20mA、O5:DC0±5V











									O23:DC12±8mA







									供電電源：



									P7:12Vdc、P9:15Vdc








						3.電參數








									IPN



									額定測量電流值(Adc)



									100  200  300














									500 800 1000







									IP



									對應測量電流范圍(Adc)



									120% x Ipn






									Vsn



									額定輸出電壓(Vdc)



									DC0±5V






									Isn



									額定電流輸出(mAdc)



									DC4-20mA  DC12±8mA







									X



									精度（Ta=+25°C）



									0.1%






									VC



									電源電壓



									P7:12Vdc   P9:15Vdc






									Voff



									失調電壓



									≤5mV






									Ioff



									失調電流



									20uA







									Tr



									響應時間



									≤300mS






									f



									頻率范圍



									DC






									IC



									耗電



									靜態耗電≤30mA














									(≤300mA@Ipn)







									RL



									負載電阻



									≥5KΩ






									Ri



									絕緣電阻



									＞200MΩ@DC500V






									Vd



									工頻耐壓



									5KV








						4.常規參數：








									Ta



									工作溫度



									-25 - +70 ℃







									Ts



									貯存溫度



									-45 - +85 ℃







									W



									重量



									約300g







									Hw



									工作濕度



									20-90% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
