FDID-C30-0.05PxOx磁通門直流漏電流變送器

輸入量程：50mAdc
輸出量程：DC4-20mA,DC0-5V etc
供電電壓：24Vdc，±15Vdc
精度：1%；安裝方式:盤式安裝

訂購熱線：010-89494921

產品展示

主要參數

類型：	直流漏電流變送器
測量原理：	磁通門原理(Flux gate)
輸入量程：	50mA dc
輸出量程：	O1:DC4-20mA , O2:DC0-5V(雙向)
	O3:DC0-10V(雙向)
供電電壓：	P1:24Vdc P4:±15Vdc
精度：	1%
安裝方式：	盤式安裝
開口形式：	不開口

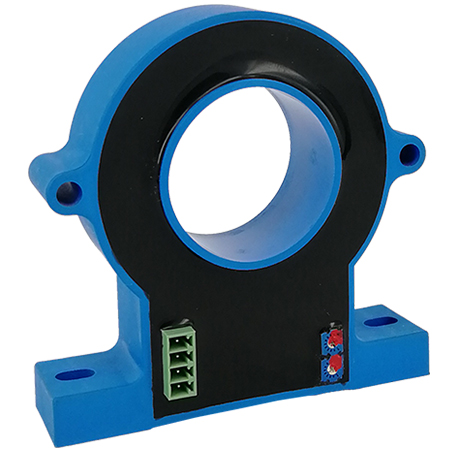

產品圖

C30_228x221

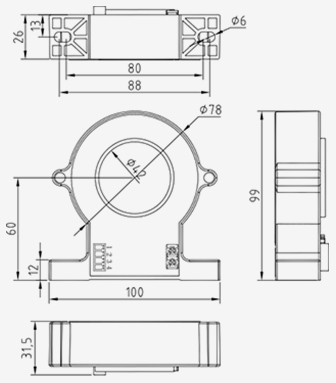

產品尺寸

C30_Dimension_336x383

說明書

中文 FDID-C30-0.05PxOx

English

相關描述

1.產品介紹

FDID-C30-0.05PxOx系列

直流漏電流變送器是一種利用磁通門原理(Flux gate)將被測直流電流轉換成與該電流成比例輸出的直流電流或電壓信號的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在新能源、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★用于測量直流小電流(如直流漏電流) ★高線性度★ 盤式安裝，大孔徑φ42mm ★ 原副邊高度絕緣

2.選型信息

型號定義：	FDID-C30-0.05PxOx
額定測量：	10mA dc
額定輸出：	O1:DC4-20mA , O2:DC0-5V(雙向)
	O3:DC0-10V(雙向)
供電電源：	P1:24Vdc P4:±15Vdc

3.電參數

I_PN	額定測量電流值	0.05
	(Adc)
I_P	對應測量電流范圍	120% * Ipn
	(Adc)
Isn	額定輸出電流(mAdc)	DC4-20mA DC0-20mA etc
Vsn	額定輸出電壓(Vdc)	DC0-5V, DC0-10V etc
X	精度(Ta=+25°C)	1%
E_L	線性度誤差	0.5%
V_C	電源電壓	Pn ±5%
Ioff	失調電流(Ta=+25℃)	≤80uA(對應于電流輸出型)
Voff	失調電壓(Ta=+25℃)	50mV(對應于電壓輸出型)
Tr	響應時間	≤ 300mS
f	頻率范圍	DC
I_C	耗電	20mA(電流型輸出:+Is)
R_L	負載電阻	≥5000Ω(電壓輸出型)
		≤350Ω(電流輸出型)
Ri	絕緣電阻	＞200MΩ@DC500V
V_d	工頻耐壓	5KV

4.常規參數：

Ta	工作溫度	-25 - +70 ℃
Ts	貯存溫度	-55 - +85 ℃
W	重量	約300g
St	執行標準	GB/T13850-1998 IEC688:1992
Hw	工作濕度	20-90% 無凝露
	外殼材料	符合UL94-V0
