              FDIC-C21-DIGI(CAN)數字式超寬范圍磁通門直流電流變送器







              輸入量程：50 ~ 500Adc

輸出量程：CAN

供電電壓：9-32Vdc

精度：0.1%； 孔徑大小：Φ22mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示









						C21_CAN_228x221









					 主要參數












									類型：



									數字式超寬范圍磁通門直流電流變送器






									測量原理：



									磁通門原理






									輸入量程：



									50,100,200,300,400,500 Adc






									輸出量程：



									CAN







									供電電壓：



									P12:9-32Vdc






									精度：



									0.1%






									安裝方式：



									盤式(或銅排)






									孔徑大小：



									Φ32mm






									開口形式：



									不開口

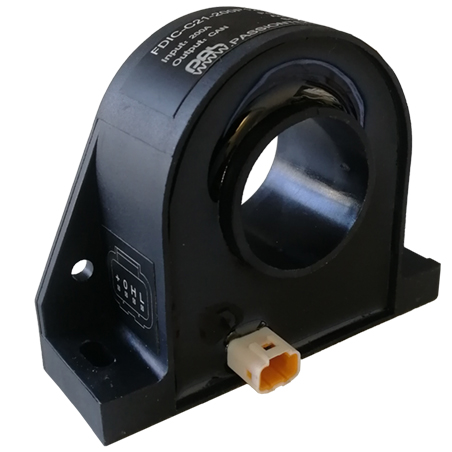

					 產品圖








						C21_CAN_228x221

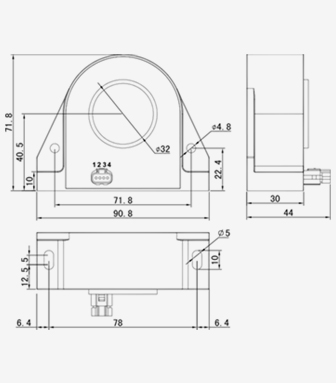

					 產品尺寸








						C21_CAN_Dimension_336x383









									 說明書






									 中文                                       FDIC-C21-DIGI(CAN)






									 English



















					 相關描述








						1.產品介紹










										FDIC-C21-DIGI(CAN)系列















													數字式超寬輸入范圍的直流變送器是一種利用磁通門原理(Flux gate)將被測直流電流轉換成數字信號，即 CAN 接口通訊協議的一種測量
模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期
工作穩定且適應各種工作環境的特點。廣泛地應用在新能源、石油、煤礦、化工、鐵路、通信、儲能、BMS 等行業的電氣設備
的系統控制及檢測。










										★即可測量直流小電流亦可測量直流大電流




										★高達500A的量程




										★數字輸出,CAN接口




										★原副邊高度絕緣




										★孔徑 Φ32mm










						2.選型信息








									額定測量：



									50,100,200,300,400,500 Adc






									額定輸出：



									CAN






									供電電源：



									P12:9-32Vdc








						3.電參數








									IPN



									額定測量電流值



									50,100,200,










									(Adc）



									300,400A,500






									IP



									對應測量電流范圍



									120% * Ipn






									OutputSignal



									輸出信號



									CAN






									Protocol



									信號協議



									CAN






									X



									精度(Ta=+25°C)



									0.1%






									VC



									電源電壓(±5%)



									DC9-32V






									Tr



									響應時間



									≤200mS






									f



									頻率范圍



									DC






									IC



									耗電



									≤300mA






									Vd



									工頻耐壓



									5KV






									Ri



									絕緣電阻



									>200MΩ @DC500V








						4.常規參數：








									Ta



									工作溫度



									-40 - +85 ℃







									Ts



									貯存溫度



									-45 - +85 ℃







									W



									重量



									約350g







									Hw



									工作濕度



									20-95% 無凝露











									外殼材料



									符合UL94-V0









						5. EMC特性










									電快速瞬變脈沖群抗擾度



									4 級(電源 4KV 5KHZ/100KHZ，信號 2KV 5KHZ/100KHZ)







									靜電抗擾度



									4 級(接觸 8KV，空氣 15KV)











									6. 結構圖見說明書




									7. 接線圖見說明書




									8. 通訊協議見說明書
