              FDIBK-C16開關量輸出磁通門直流漏電流變送器







              輸入量程：0.01 ~ 10Adc

輸出量程：繼電器(常開)(常閉);5V,10V電平

供電電壓：24Vdc,12Vdc,15Vdc

精度：1%； 孔徑大小：Φ22mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示

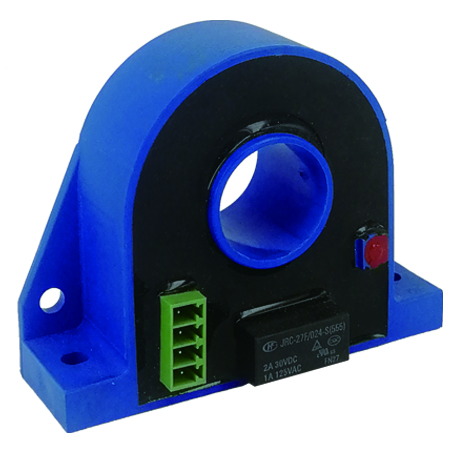

						C16_Relay_228x221









					 主要參數












									類型：


									開關量輸出磁通門直流漏電流變送器







									測量原理：



									磁通門原理（Flux gate）







									輸入量程：



									0.01  0.05  0.1  1.0  2.0  5.0  10.0 Adc






									輸出量程:


									O26: 繼電器節點閉合(常開) 或斷開(常閉)










									O27:5V電平 ,O28:10V電平







									供電電壓：



									P1:24Vdc,P7:12Vdc,P9:15Vdc






									精度：



									1%






									安裝方式：



									盤式安裝






									開口形式：



									不開口












					 產品圖








						C16_Relay_228x221








					 產品尺寸

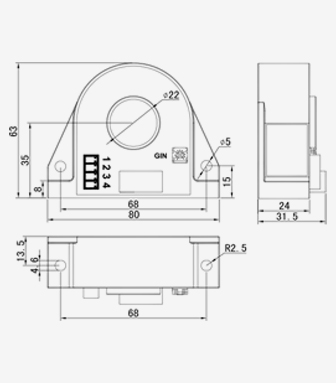

						C16_Relay_Dimension_336x383















									 說明書






									 中文                                                        FDIBK-C16






									 English



















					 相關描述








						1.產品介紹










										FDIBK-C16 系列

開關量輸出直流漏電流變送器是一種利用磁通門原理(Flux gate)測量原邊電流、并設定某固定點為閾值、當被測電流大于(或者小于)此閾值時輸出開 關量電平信號或者繼電器動作的模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集 成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、 煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。




										★用于測量直流小電流（如直流漏電流） ★原副邊高度絕緣 ★高線性度 ★大孔徑 ★輸出開關量電平信號或繼電器節點動作










						2.選型信息








									型號定義：



									FDIBK-C16-xxxPxOx







									額定測量：



									0.01  0.05  0.1  1.0  2.0  5.0  10.0 Adc






									額定輸出：



									O26: 繼電器,O27:5V電平 ,O28:10V電平







									供電電源：



									P1:24Vdc,P7:12Vdc,P9:15Vdc








						3.電參數








									IPN



									額定電流值



									0.01  0.05  0.1  1.0  2.0










									(Adc)


									 5.0 10.0 Adc







									IP



									對應電流范圍



									120%* Ipn @Ipn≤5A











									(Adc)



									(105%* Ipn @Ipn=10A)







									Relay



									輸出節點動作



									節點閉合(常開型)或















									節點斷開(常閉型)







									Vsn



									輸出電平信號



									5V電平, 10V電平






									X



									精度(Ta=+25°C)



									1%






									EL



									線性度誤差



									0.5%






									VC



									電源電壓



									Pn ±5%






									Tr



									響應時間



									≤120mS






									f



									頻率范圍



									DC






									IC



									耗電



									25mA






									RL



									負載電阻



									>5000Ω(電平輸出型)






									Vd



									工頻耐壓



									5KV






									Ri



									絕緣電阻



									>20MΩ@DC500V









						4.常規參數：








									Ta



									工作溫度



									-25 - +75 ℃







									Ts



									貯存溫度



									-40 - +85 ℃







									W



									重量



									約200g







									St



									執行標準



									GB/T13850-1998idt IEC688：1992







									Hw



									工作濕度



									0-95% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
