當前位置：首頁 » 柏艾斯產品中心 » 電流變送器 » FDIB-C13電流變送器

prevnext

查看全部大圖

FDIB-C13電流變送器

輸入量程：0.01 ~ 10Adc
輸出量程：DC 4-20mA , 0±5V
供電電壓：DC24V , DC±15V 或自定義
精度：2% ; 孔徑大小：Φ25mm 開口式

訂購熱線：010-89494921

產品展示

主要參數

類型：	磁通門直流漏電流變送器
測量原理：	磁通門原理
輸入量程：	0.01,0.05,0.1,1.0,2.0,5.0,10.0 Adc
輸出量程：	O1:DC 4-20mA , O5:DC 0±5V
供電電壓：	P1: DC24V , P4:DC±15V 或自定義
精度：	2%
安裝方式：	盤式安裝及DIN導軌安裝
孔徑大小：	Φ25mm
開口形式：	開口

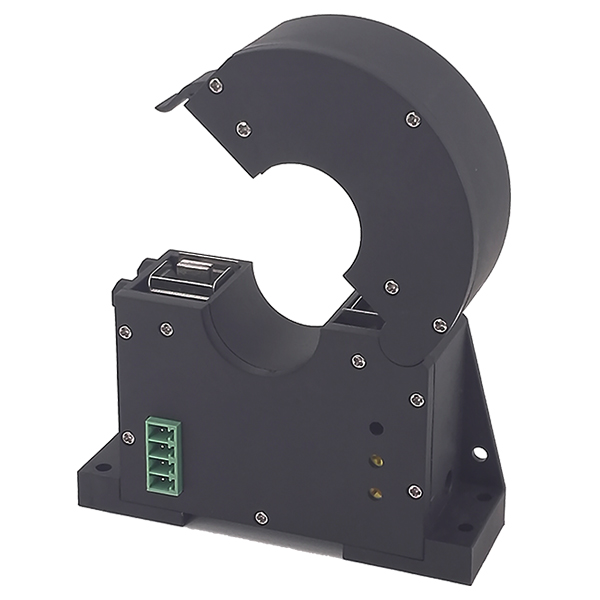

產品圖

C13_228x221

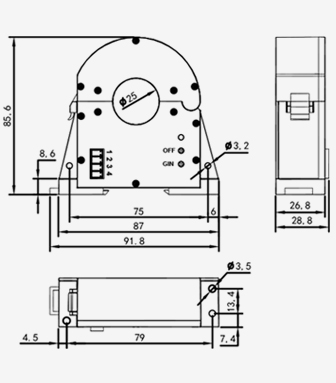

產品尺寸

C13_Dimension_336x383

說明書

中文 點擊下載PDF

English

相關描述

1.產品介紹

FDIB-C13 系列

直流漏電流變送器是一種利用磁通門原理（Fluxgate）將被測直流電流轉換成與該電流成比例輸出的直流電流或電壓信號的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在新能源、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★用于測量直流小電流 ★開口形式,大穿孔 ★原副邊高度絕緣 ★高線性度 ★盤式安裝及DIN導軌安裝

2.選型信息

型號定義：	FDIB-C13-xxxPxOx
額定測量：	0.01,0.05,0.1,1.0,2.0,5.0,10.0 Adc
額定輸出：	O1:DC 4-20mA , O5:DC 0±5V
供電電源：	P1: DC24V , P4:DC±15V 或自定義

3.電參數

I_PN	額定測量電流值	0.01,0.05,0.1,1.0,2.0,
	(Adc)	5.0,10.0A
I_P	對應測量電流范圍	120%*Ipn@Ipn≤5A,
	(Adc)	(105%*Ipn@Ipn=10A)
Vsn	額定輸出電壓(Vdc)	DC 0±5V etc
I_SN	額定輸出電流(mAdc)	DC 4-20mA etc
X	精度(Ta=+25°C)	2%
E_L	線性度誤差	0.5%
V_C	電源電壓	Pn ±5%
V_off	失調電壓Ta=+25℃	50mV
I_off	失調電流Ta=+25℃	80uA
Tr	響應時間	≤120mS
f	頻率范圍	DC
I_C	耗電	20mA +Is
R_L	負載電阻	>5000Ω(電壓輸出型)
		<350Ω(電流輸出型)
V_d	工頻耐壓	5KV
R_i	絕緣電阻	>20MΩ@DC500V

4.常規參數：

Ta	工作溫度	-25 - +70 ℃
Ts	貯存溫度	-45 - +85 ℃
W	重量	約200g
St	執行標準	GB/T13850-1998idt IEC688：1992
Hw	工作濕度	0-95% 無凝露
	外殼材料	符合UL94-V0
