              FDIA-C62開口型直流電流變送器







              輸入量程：0.1    1    2   5Adc

輸出量程：0±5V

供電電壓：±12-15Vdc

精度：1% ; 孔徑大小：Φ21mm



        訂購熱線：010-89494921








        立即咨詢



























					 產品展示








						FDIA-C62_228x221










					 主要參數












									類型：



									開口型直流電流變送器







									測量原理：



									磁通門原理







									輸入量程：



									0.1   1    2   5A







									輸出量程：


									O5:DC 0±5V







									供電電壓：



									P2: ±12-15Vdc






									精度：



									1%






									安裝方式：



									開口型安裝







									孔徑大小：



									Φ21mm






									開口形式：



									開口

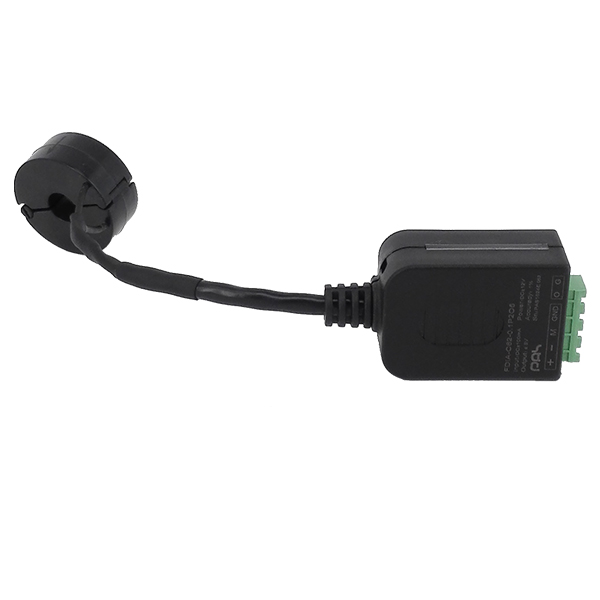

					 產品圖








						FDIA-C62_228x221

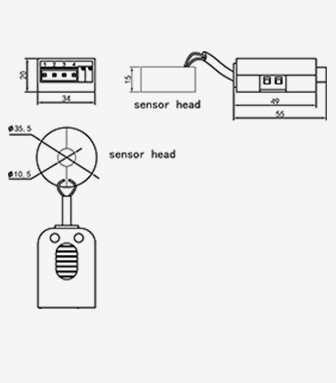

					 產品尺寸








						C62_Dimension_336x383















									 說明書






									 中文                                                        點擊下載PDF






									 English



















					 相關描述








						1.產品介紹










										FDIA-C62系列




										開口型直流電流變送器是一種利用開環磁通門原理將被測直流電流轉換成與原邊電流成比例輸出的直流電流或直流電壓標準信號的測量模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力絕緣監測、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。




										★用于測量直流電流 ★過載能力強 ★原副邊高度絕緣 ★Φ10mm穿孔 ★開口型安裝 ★精確度高










						2.選型信息








									型號定義：



									FDIA-C62-xxxP2O5







									額定測量：



									0.1   1    2   5A







									額定輸出：



									O5:0±5V






									供電電源：



									P2: ±12-15Vdc








						3.電參數








									IPN



									額定測量電流值



									0.1   1    2   5A











									(Adc)











									IP



									對應測量電流范圍



									120% * Ipn










									(Adc)











									IOC



									過載能力



									200% * Ipn







									VSN



									額定輸出電壓(Vdc)



									DC 0±5V







									X



									精度（Ta=+25°C）



									1%






									EL



									線性度誤差



									0.5%






									VC



									電源電壓



									Pn ±5%






									Voff



									失調電壓Ta=+25℃



									≤50mV







									f



									頻率范圍



									DC






									IC



									耗電



									20mA






									RL



									負載電阻



									>5000Ω






									Vd



									工頻耐壓



									3KV






									Ri



									絕緣電阻



									>20MΩ @DC500V








						4.常規參數：








									Ta



									工作溫度


									-25 - +70 ℃







									Ts



									貯存溫度



									-40 - +85 ℃







									W



									重量



									約100g







									St



									執行標準



									GB/T13850-1998idt IEC688:1992







									Hw



									工作濕度



									0-90% 無凝露











									外殼材料



									符合UL94-V0









						5. 結構圖見說明書




						6. 接線圖見說明書




						7. 輸出曲線見說明書
