FDIA-C51直流電流變送器

輸入量程：0.01~10Adc
輸出量程：DC4-20mA,DC0-5V,etc
供電電壓：24Vdc,12Vdc,15Vdc
精度：1% ；安裝方式：DIN導軌式安裝

訂購熱線：010-89494921

產品展示

主要參數

類型：	直流電流變送器
測量原理：	開環磁通門原理（Flux gate）
輸入量程：	0.01 0.05 0.1 1.0 2.0 5.0 10.0 Adc
輸出量程:	O1:DC 4-20mA,O2:DC 0-5V,O3:DC 0-10V
	O19:DC 0-20mA
供電電壓：	P1: DC24V, P7:DC12V, P9:DC15V
精度：	1%
安裝方式：	DIN導軌式安裝
開口形式：	不開口

產品圖

FDIA_C51_228x221

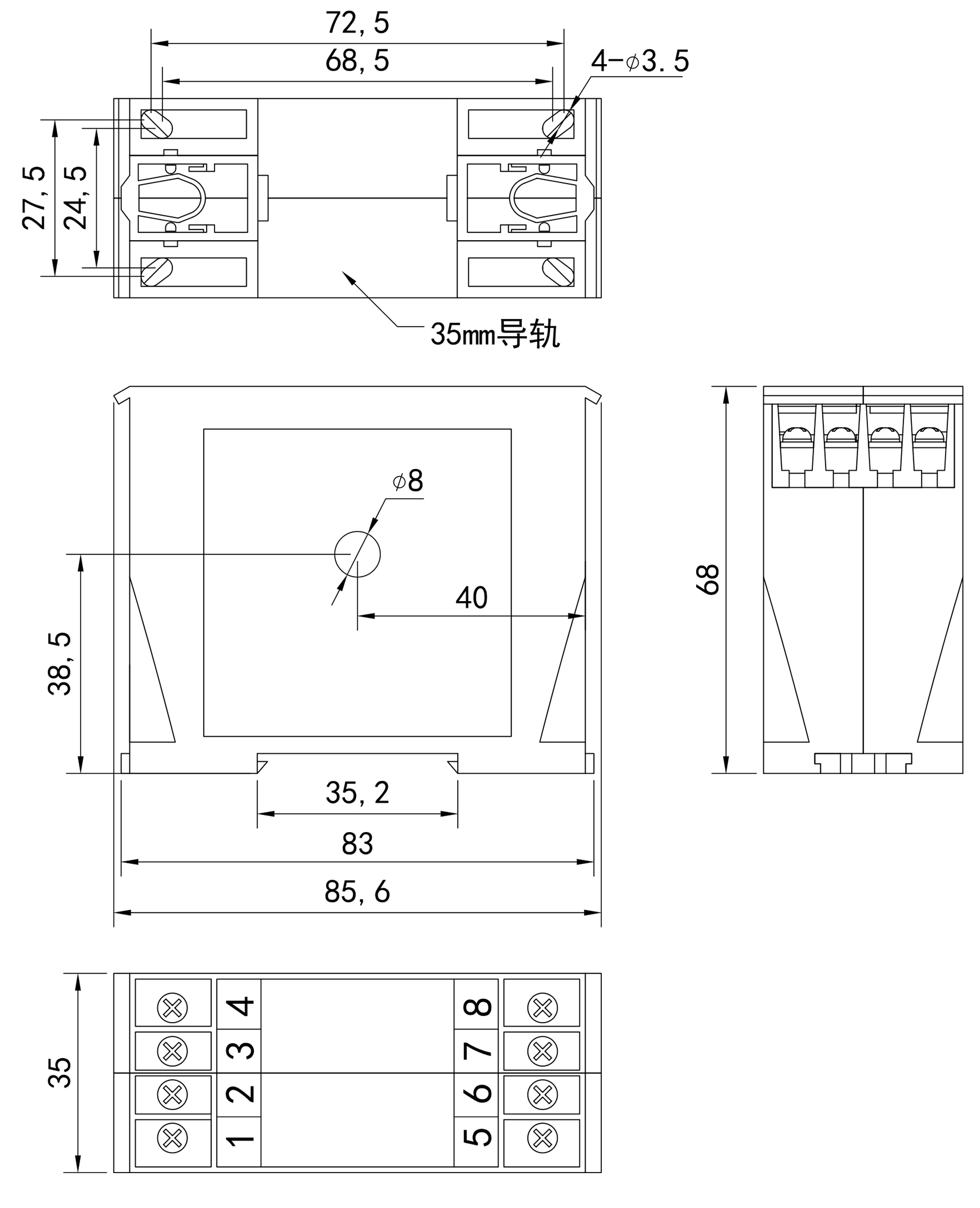

產品尺寸

FDIA-C51_dimension

說明書

中文 點擊下載PDF

English

相關描述

1.產品介紹

FDIA-C51 系列
直流電流變送器是一種利用開環磁通門原理將被測直流電流轉換成與原邊電流成比例輸出的直流電流或直流電壓標準信號的測量模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★用于測量直流電流 ★Φ8mm穿孔 ★原副邊高度絕緣 ★高線性度 ★DIN導軌安裝

2.選型信息

型號定義：	FDIA-C51-xxxPxOx
額定測量：	0.01 0.05 0.1 1.0 2.0 5.0 10.0 Adc
額定輸出：	O1:DC 4-20mA,O2:DC 0-5V,O2:DC 0-10V
供電電源：	P1: DC24V, P7:DC12V, P9:DC15V

3.電參數

I_PN	額定電流值	0.01 0.05 0.1 1.0 2.0
	(Adc)	5.0 10.0 Adc
I_P	對應電流范圍	120% * Ipn
	(Adc)	(110% for 10A)
Ioc	過載能力(Adc)	200% * Ipn
V_SN	額定輸出電壓(Vdc)	DC 0-5V, DC 0-10V
I_SN	額定輸出電流	DC 4-20mA, DC 0-20mA
	(mAdc)
X	精度(Ta=+25°C)	1%
E_L	線性度誤差	0.5%
V_C	電源電壓	Pn ±5%
V_off	失調電壓Ta=+25℃	20mV
I_off	失調電流Ta=+25℃	80uA
Tr	響應時間	≤300mS
f	頻率范圍	DC
I_C	耗電	20mA +Is
R_L	負載電阻	> 5000Ω(電壓輸出型)
		<350Ω(電流輸出型)
V_d	工頻耐壓	3KV
Ri	絕緣電阻	>20MΩ@DC500V

4.常規參數：

Ta	工作溫度	-25 - +75 ℃
Ts	貯存溫度	-40 - +85 ℃
W	重量	約200g
St	執行標準	GB/T13850-1998idt IEC688:1992
Hw	工作濕度	0-95% 無凝露
	外殼材料	符合UL94-V0
