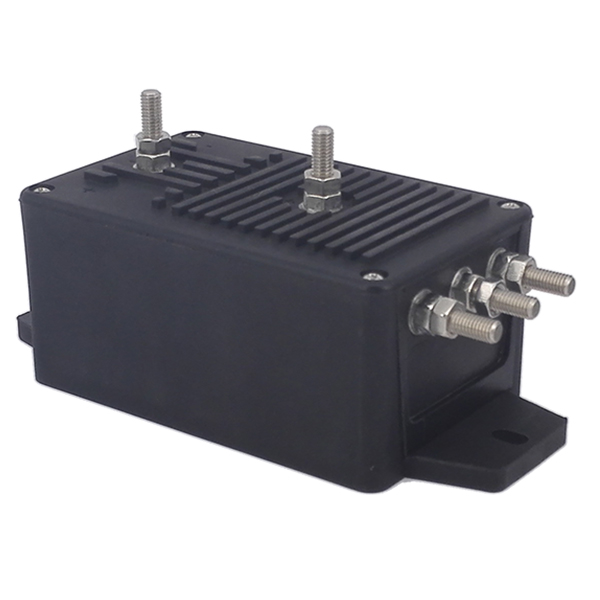

ETVS-C53 TRMS電壓變送器

輸入量程：50 ~ 3000Vrms
輸出量程：DC4-20mA,DC0-5V,DC0-10V
供電電壓：24Vdc
精度：0.5%；安裝方式：盤式安裝

訂購熱線：010-89494921

產品展示

主要參數

類型：	真有效值電壓變送器
測量原理：	電隔離原理
輸入量程：	50 150 250 500 750 1000 1500
	2000 2500 3000Vrms
輸出量程：	O1:DC4-20mA,O2:DC0-5V,O3:DC0-10V,
	O19:DC0-20mA
供電電壓：	P1: 24Vdc
精度：	0.5%
安裝方式：	盤式安裝
開口形式：	不開口

產品圖

ETVS-C53_228x221

產品尺寸

ETVS-C53_Dimension_336x383

說明書

中文 點擊下載PDF

English

相關描述

1.產品介紹

ETVS-C53 系列

真有效值電壓變送器是一種利用電隔離原理并經過TRMS 計算后，被測電壓轉換成與原邊電壓成比例跟隨輸出的電流或電壓信號的測量模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★交流、直流、混合電壓均可測量 ★TRMS真有效值處理 ★原副邊高度絕緣 ★高線性度 ★優秀的抗干擾能力

2.選型信息

型號定義：	ETVS-C53-xxxPxOx
額定測量：	50 150 250 500 750 1000 1500
	2000 2500 3000Vrms
額定輸出：	O1:DC 4-20mA ,O2:DC 0-5V ,O3:DC 0-10V,
	O19:DC 0-20mA
供電電源：	P1: DC24V

3.電參數

_VPN	額定電壓值(Vrms)	50 150 250 500 750 1000
		1500 2000 2500 3000Vrms
_VP	對應電壓范圍(Vrms)	1.5*Vpn
Vsn	額定輸出電壓(Vdc)	DC0-5V, DC0-10V (TRMS)etc
I_SN	額定輸出電流(mAdc)	DC 4-20mA,
		DC 0-20mA(TRMS) etc
X	精度（Ta=+25°C）	0.5%
E_L	線性度誤差	0.1%
V_C	電源電壓	Pn ±5%
V_off	失調電壓Ta=+25℃	50mV
I_off	失調電流Ta=+25℃	80uA
Tr	響應時間	≤150mS
f	頻率范圍	DC,20Hz-6KHz
I_C	耗電	50mA (電流型輸出:+Is)
R_L	負載電阻	≥5000Ω(電壓輸出型)
		≤150Ω(電流輸出型)
Rp	輸入阻抗	>60MΩ
V_d	工頻耐壓	6.0KV
R_i	絕緣電阻	>30MΩ@DC500V

4.常規參數：

Ta	工作溫度	-40 - +85 ℃
Ts	貯存溫度	-55 - +105 ℃
W	重量	約350g
St	執行標準	GB/T13850-1998idt IEC688：1992
Hw	工作濕度	0-95% 無凝露
	外殼材料	符合UL94-V0
