當前位置：首頁 » 柏艾斯產品中心 » 電流變送器 » 3G-GDI1-C52直流電流信號三端隔離變送器

prevnext

查看全部大圖

3G-GDI1-C52直流電流信號三端隔離變送器

輸入量程：4-20mA
輸出量程：DC4-20mA,DC0-5V,etc
供電電壓：24Vdc,220Vac,12Vdc,etc
精度：0.5%；安裝方式：DIN導軌式安裝

訂購熱線：010-89494921

產品展示

主要參數

類型：	直流電流信號三端隔離變送器
測量原理：	光電隔離原理
輸入量程：	4-20mA
輸出量程：	O1:DC4-20mA,O2:DC0-5V
	O3:DC0-10V, O19:DC 0-20mA
供電電壓：	P1:24Vdc P6:220Vac
	P7:12Vdc,P9:15Vdc
精度：	0.5%
安裝方式：	DIN導軌式安裝
開口形式：	不開口

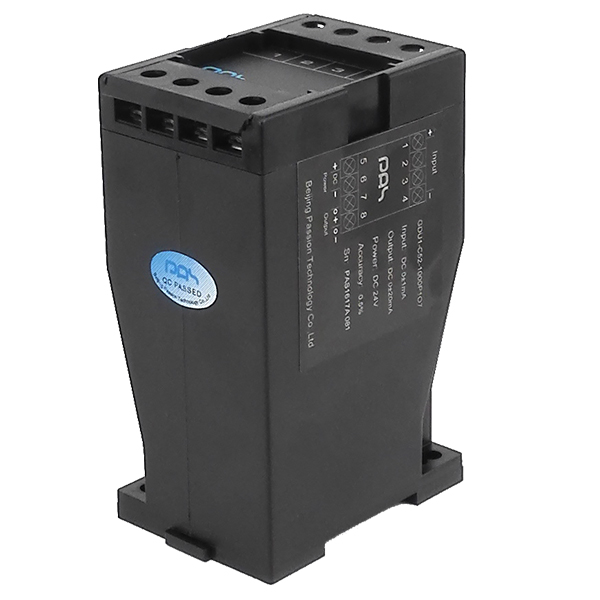

產品圖

C52_228x221

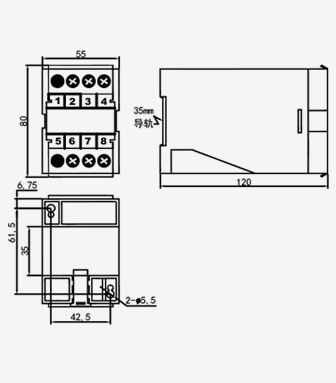

產品尺寸

C52_Dimension_336x383

說明書

中文 點擊下載PDF

English

相關描述

1.產品介紹

3G-GDI1-C52系列

直流電流信號三端隔離變送器是一種利用光電隔離原理將被測較小直流電流變換成與原邊電流成比例輸出的直流電流或直流電壓信號的測量模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★用于測量較小直流電流 ★過載能力強 ★輸入/輸出/電源三端隔離 ★精確度高 ★DIN導軌安裝 ★響應速度快

2.選型信息

型號定義：	3G-GDI1-C52-xxxPxOx
額定測量：	4-20mA
額定輸出：	O1:DC4-20mA,O2:DC0-5V
	O3:DC0-10V, O19:DC 0-20mA
供電電源：	P1:24Vdc P7:12Vdc
	P6:220Vac,P9:15Vdc

3.電參數

I_PN	額定測量電流值	4-20mA
	(mAdc)
I_P	對應測量電流范圍	120% * Ipn
	(mAdc)
I_OC	過載能力	150% * Ipn
I_SN	額定輸出電流(mA)	DC4-20mA,DC0-20mA etc
V_SN	額定輸出電壓(Vdc)	DC0-5V, DC0-10V etc
X	精度(Ta=+25°C)	0.5%
E_L	線性度誤差	0.2%
V_C	電源電壓	Pn ±5%
V_off	失調電壓Ta=+25℃	50mV
I_off	失調電流Ta=+25℃	80uA
Tr	響應時間	≤10mS
f	頻率范圍	DC
I_C	耗電	50mA(電流型輸出:+Is)
R_L	負載電阻	>5000Ω(電壓輸出型)
		<450Ω(電流輸出型)
V_d	工頻耐壓	5KV
R_i	絕緣電阻	>20MΩ @DC500V

4.常規參數：

Ta	工作溫度	-10 - +70 ℃
Ts	貯存溫度	-45 - +85 ℃
W	重量	約200g
St	執行標準	GB/T13850-1998idt IEC688：1992
Hw	工作濕度	20-90% 無凝露
	外殼材料	符合UL94-V0
