柏艾斯真有效值電流電壓變送器在永磁耦合調速器控制器中的應用

目前，中國企業正在經歷轉型升級，政府也在大力推進節能減排工作。在我國，電能的很大一部分消耗在工廠企業。風機、水泵類感性負載是常用設備，用電量巨大，且我國大部分風機、水泵的驅動設備運行效率比國外先進水平低10～20%，每年浪費電能現象非常嚴重。如何減少這些機電設備的耗電水平，提升用電效率，是擺在各企業面前最重要的任務。

當前比較成熟和流行的調速技術是變頻調速和液力耦合器調速以及永磁耦合調速。其中變頻調速是純電子調速裝置，是電機主動調速，沒有轉差損耗問題，但存在變頻器和電機效率都隨負載和轉速下降而下降的問題。比如在80%轉速工作的風機水泵其負載率大約為50%，變頻器效率仍維持在90%以上，但電機效率只有80%，變頻器加電機的效率只有72%。普通的永磁耦合調速器屬于滑差調速，在負載轉速和電動機轉速存在轉差時，存在較大的轉差損耗，該損耗以熱量形式出現，所以傳統的永磁耦合調速器需要風冷或水冷。

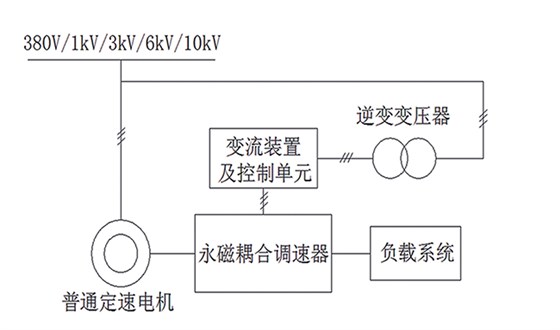

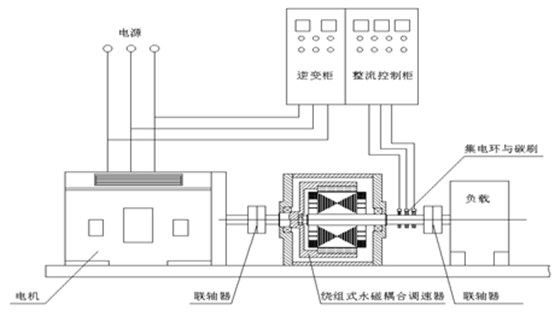

有一種最新的調速方式是繞組式電磁耦合調速裝置，可以將由于轉差形成的繞組電流經過整流逆變后反饋給電動機輸入端，成功解決了轉差調速造成的損耗問題，從而使得繞組式永磁耦合調速器具有了比變頻器調速更加高的驅動效率，具有很好的應用前景。

該繞組式永磁耦合調速器的核心是轉差電流反饋系統，經過變流裝置后，原來產生損耗的繞組電流被逆變后變成驅動電機的有效動力，提高了效率并減少了熱能損耗，更提高了可靠性，并間接的降低了維護成本。

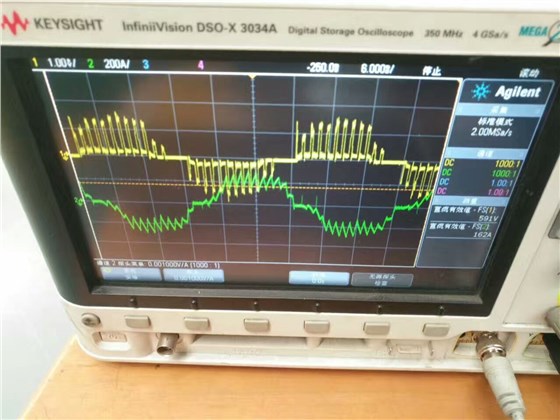

變流裝置采用大功率IGBT開關器件，使得平滑的繞組電流帶有很多諧波成分，繞組電流以及繞組電壓的測量變得困難，常規電流傳感器和電壓傳感器無法準確輸出其直流有效值。

準確測量畸變的電流電壓波形，需要用的一種“特殊”的電流電壓變送器，普通的基于平均值測量的電流電壓變送器無法準確測量，誤差很大，而真有效值TRMS電流電壓變送器，可以測量直流交流混合電流等任意波形，并準確輸出經過TRMS芯片處理的有效值直流電流電壓信號，如DC4-20mA等，可以被PLC直接接收。

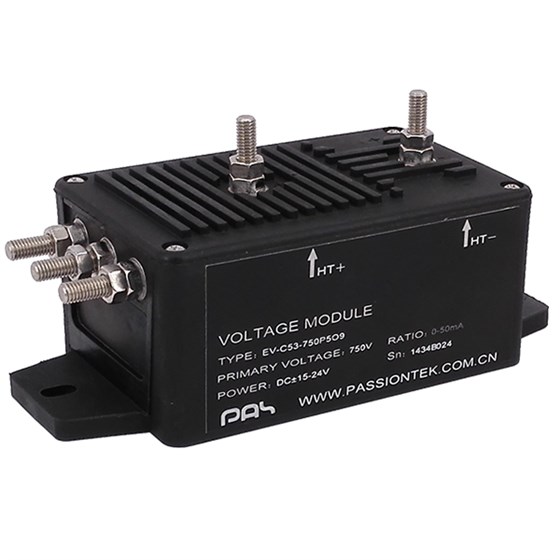

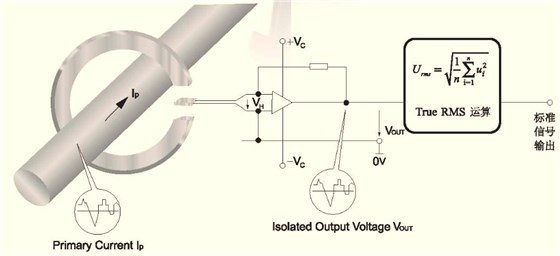

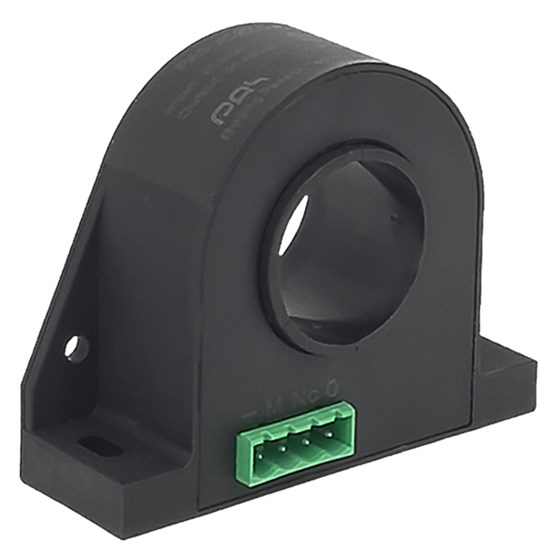

HTIC-C21真有效值電流變送器，基于霍爾原理，測量任意波形，經過TRMS真有效值芯片處理后，輸出有效值直流電壓電流信號。ETVS-C53真有效值電壓變送器，基于Electric Isolation Barrier技術，測量任意波形，經過TRMS真有效值處理芯片后，輸出準確的有效值直流信號。通過使用這兩種TRMS真有效值電流和電壓變送器，畸變的電流和電壓波形，可以被準確的測量出來，完美的實現了高準確度測量的要求。
