節能燈泡、各種變頻設備、高頻開關設備等等，這些非線性負載的大量應用，導致一個問題就是電網的原本完整標準的50HZ標準電流電壓波形，變得不在完整，而是畸變了的波形。

對于這種畸變的電壓電流波形，如何知道其有效值的大小？要知道有效值的大小決定了負載電纜的規格，選錯電纜可能造成事故。這就要用到一種帶真有效值計算功能的萬用表，也叫真值表，或True-RMS萬用表。

如果手頭沒有帶真有效值功能的萬用表，只有普通的平均值計算的萬用表，該如何計算這個電流或電壓的有效值？

下面是一種簡單的測量和計算方法，附帶實測舉例說明。

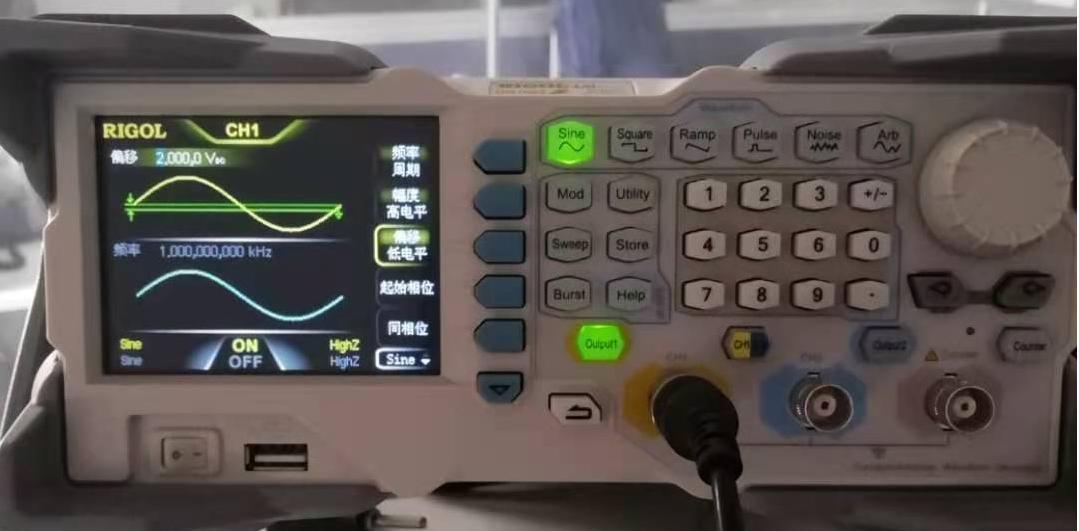

由函數發生器輸出一個50Hz、2Vrms的正弦波，以及2Vdc的直流偏置

由示波器可看到這種波形，相當于一個正弦波抬起來2Vdc的直流分量

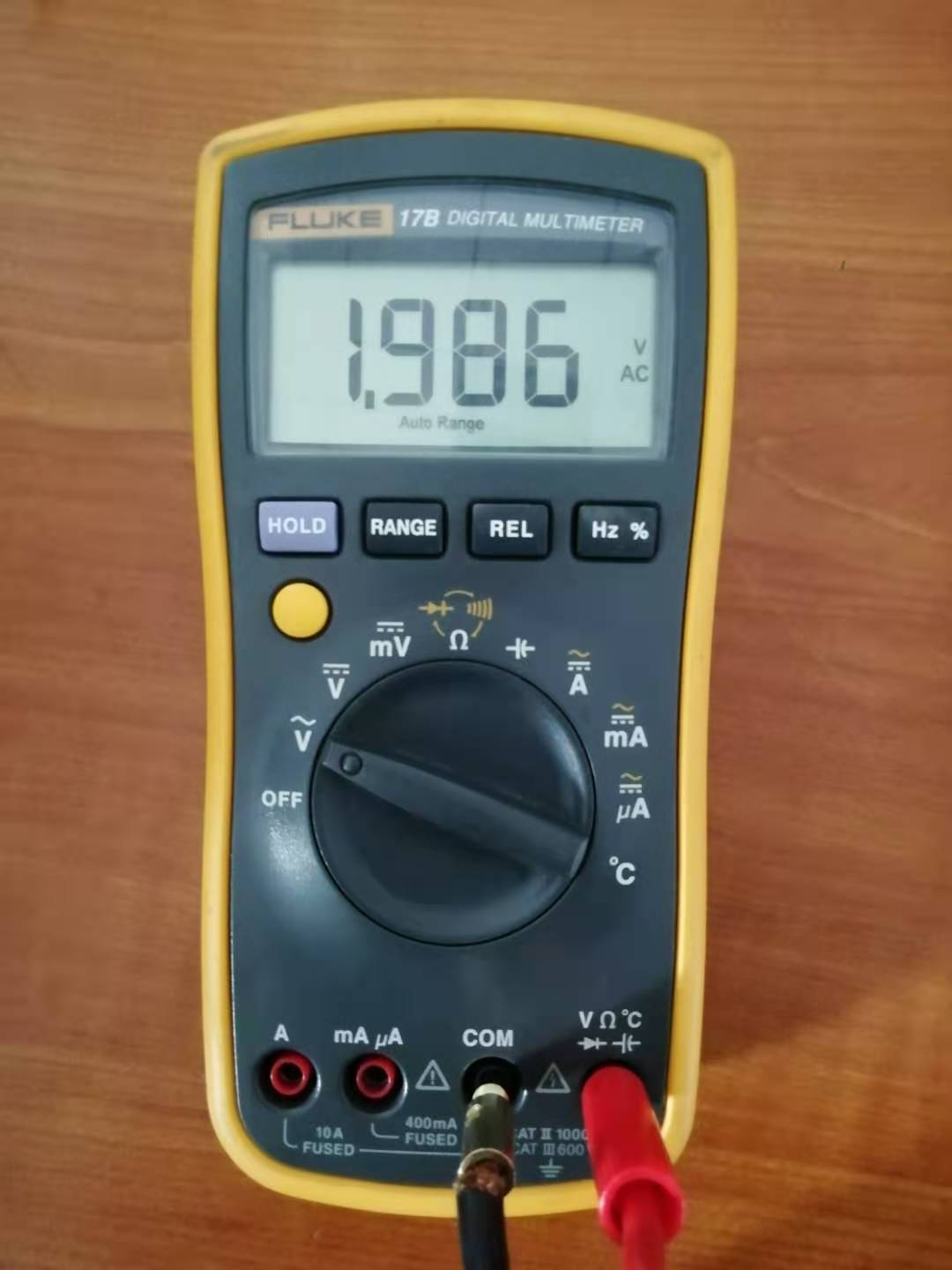

由普通不帶真有效值功能的萬用表讀取交流電壓2Vac

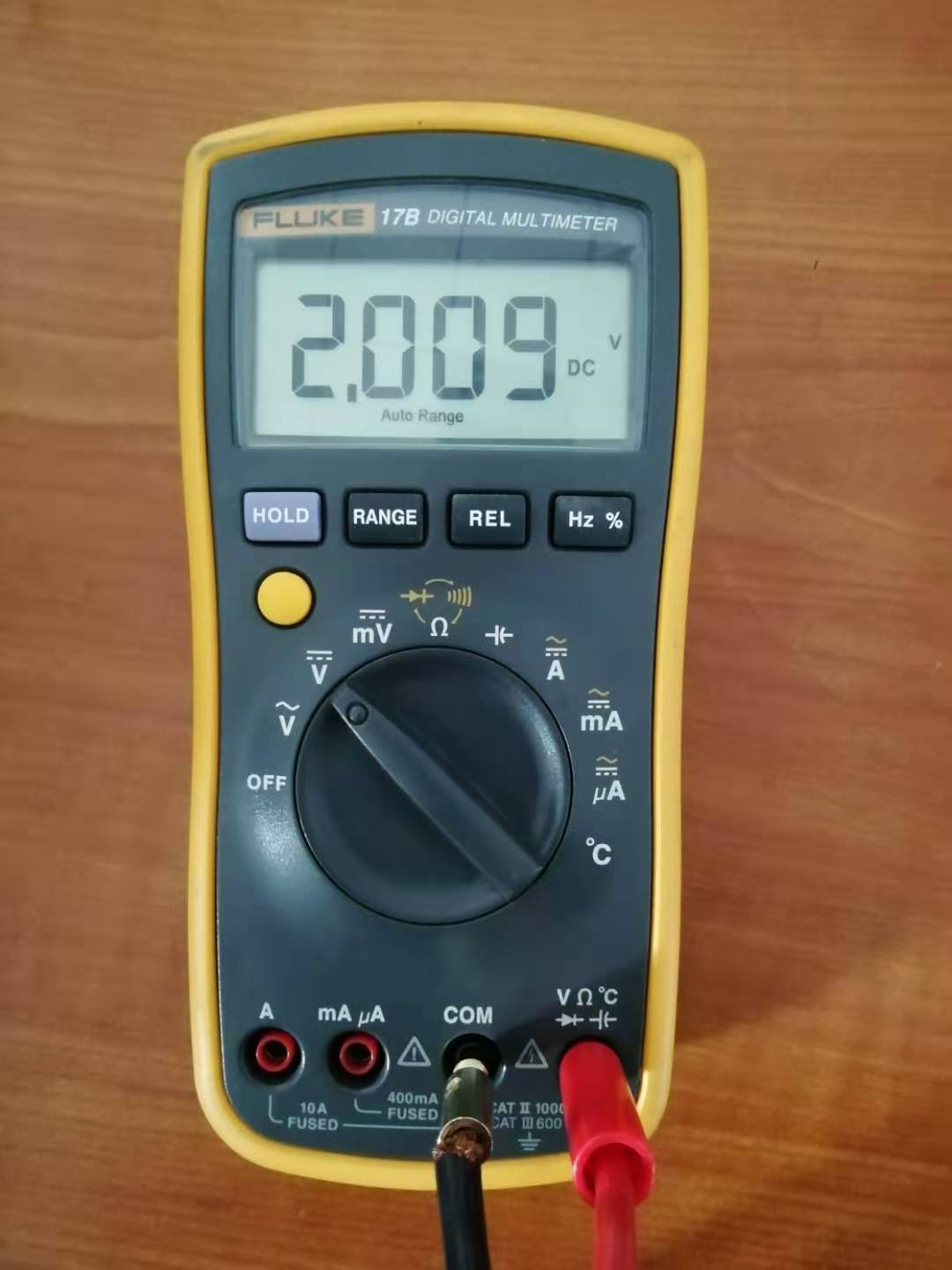

由普通不帶真有效值功能的萬用表讀取直流電壓值2Vdc

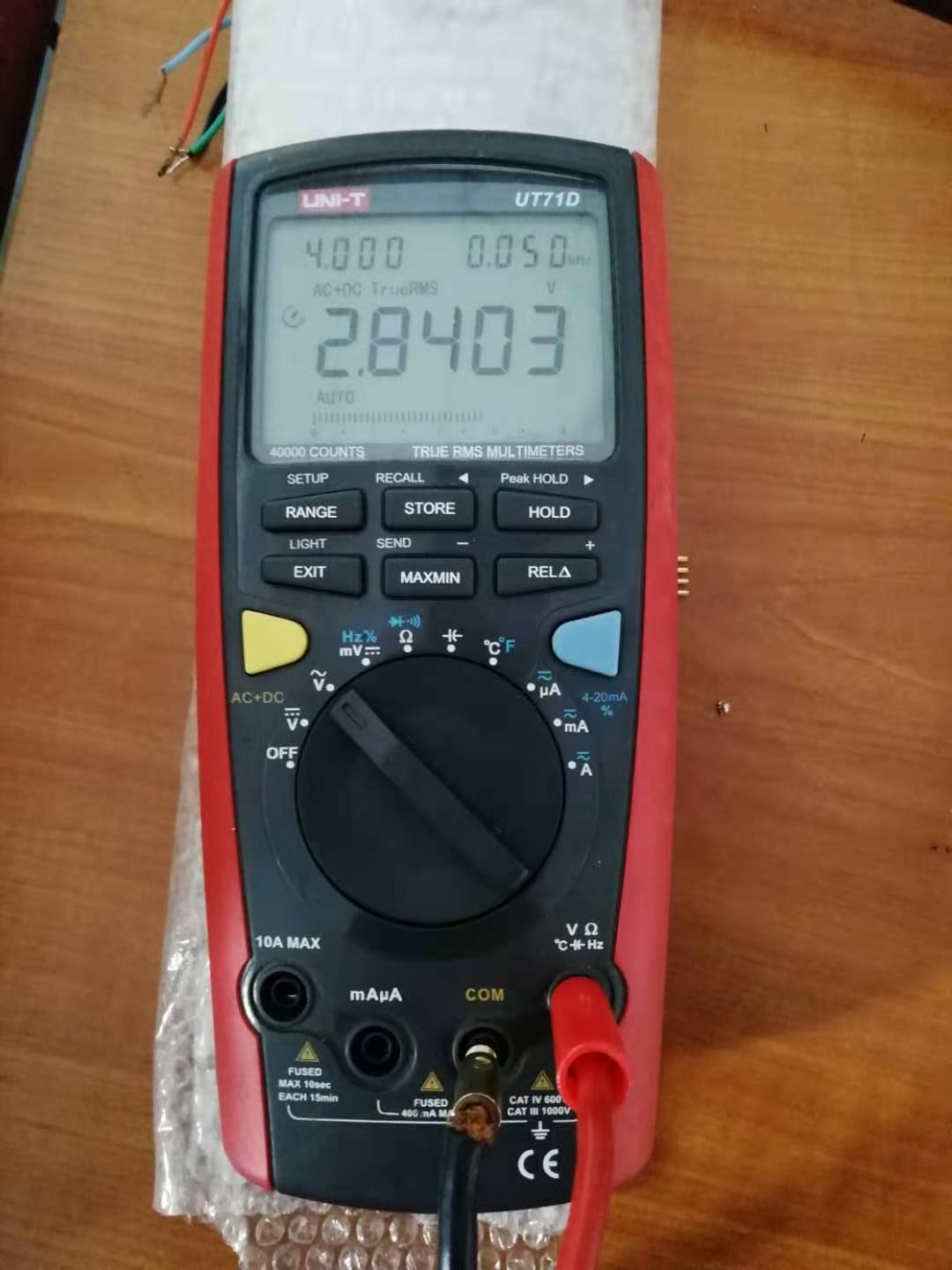

由帶真有效值功能True-RMS的萬用表讀取真有效值A(chǔ)C+DC數據

計算過程：

由普通萬用表讀取的直流讀數2.009V和交流讀數1.986V，可計算真有效值為√（2.009²+1.986²）≈2.83V,經過帶真有效值功能的萬用表直接讀取其真有效值為2.84V，可以判定該方法的正確性。 經過其他幾組數據的再次確認，上述方法有效。

總結： 如果手頭沒有真有效值的萬用表，可以通過普通的萬用表測量其直流和交流讀數，然后通過平方和開平方根的方法得到其真有效值，此方法簡單易行，可以在應急的狀態下使用。
