普通交流電流變送器通常采用互感原理測量，輸出的信號通常為平均值A(chǔ)vg，該值在原邊電流為標準正弦波的情況下，是可以真實反映電流大小的，但現代社會大量應用非線性負載，諧波污染日益嚴重，很難找到真正的標準正弦波。比如各種調功器，斬波器，變頻器均采用大功率開關器件，其電流輸出波形很復雜，已經完全不是標準的正弦波。所以普通的電流變送器的平均值輸出，就不能正確的反應原邊電流的有效值情況。而真有效值TRMS電流變送器正是為了適應這種情況應運而生的。輸出信號完全正確反映原邊電流的大小，包括其中的非線性諧波成分。

相比于普通的電流變送器，真有效值（True-RMS ）電流變送器能夠?qū)兊牟ㄐ芜M(jìn)行有效值測量，在某些場合必不可少，比如電纜銅排的尺寸選擇，應當依據其電流有效值，而不是電流的平均值，選擇不當則會造成電纜銅排過熱，保險絲頻繁燒毀的現象。

真有效值電流變送器可以應用在非標準電流波形的場合，如變頻器輸出電流，調功器輸出電流，各種非線性負載的電流等。在現代的工業場合，已經很難找到非常標準的正弦波電流，比如冶煉廠，大量的高頻冶煉爐諧波污染很嚴重，要精確測量電流就必須使用真有效值的電流測控設備，如真有效值電流表，真有效值電流變送器等。玻璃加工廠，因?yàn)橐玫礁邷厝蹱t，而爐溫又要精確控制，所以普遍使用調功器或其他斬波設備用以調節電流相角從而控制爐溫，其電流波形非常復雜，采用普通有效值產品與真有效值產品的誤差最大達到40%以上。

真有效值也叫方均根值（True Root Mean Square）， 所謂真有效值即為“真正有效值”之意，英文縮寫為“TRMS”。

其計算公式：

柏艾斯的真有效值電流變送器可基于各種原理制作，但最常用的是基于霍爾原理的。因?yàn)榛魻栐磉m用于測量交流、直流、混合電流等任意波形，對于各種非線性的畸變波形測量特別適合，增加真有效值處理電路后即可得到精確的有效值結果。

柏艾斯有全系列的真有效值電流變送器，從毫安到萬安均有對應產品。

用戶可通過網站了解，亦可直接聯系銷售人員或技術支持人員了解更多。

柏艾斯現有系列： JTIB-C15 JTIC-C21 HTIB-C16 HTIC-C21 HTID-C31 HTIE-C4x

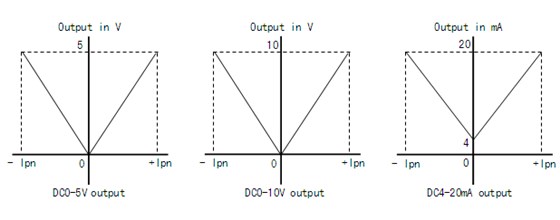

其輸出是典型的下列圖形：測量正電流或負向電流，輸出均為正模擬輸出。

---
