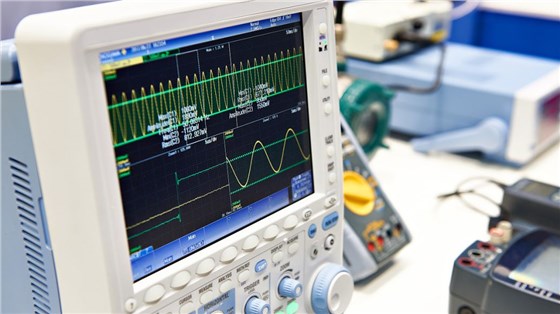

對于測試工程師而言,示波器是工程師們工作中的完美搭檔。但是,不是每一位能自己領悟出示波器內心深處的告白。所以,在此給大家分享關于示波器那些不可忽略的應用技巧,希望能在日后的工作中對您有所幫助喲!

1、首先是帶寬,這個通常會在探頭上寫明,多少MHz。如果探頭的帶寬不夠,示波器的帶寬再高也是無用,瓶頸效應。

2、另外就是探頭的阻抗匹配。探頭在使用之前應該先對其阻抗匹配部分進行調節。

通常在探頭的靠近示波器一端有一 個可調電容,有一 些探頭在靠近探針- 端也具有可調電容。它們是用來調節示波器探頭的阻抗匹配的。如果阻抗不匹配的話,測量到的波形將會變形。調節示波器探頭阻抗匹配的方法如下:首先將示波器的輸入選擇打在GND上,然后調節Y軸位移旋鈕使掃描線出現在示波器的中間。檢查這時的掃描線是否水平(即是否跟示波器的水平中線重合),如果不是,則需要調節水平平衡旋鈕(通常模擬示波器有這個調節端子,在小孔中,需要用螺絲刀伸進去調節。數字示波器不用調節)。然后,再將示波器的輸入選擇打到直流耦合上,并將示波器探頭接在示波器的測試信號輸出端上(-般示波器都帶有這輸出端子,通常是1KHz的方波信號) ,然后調節掃描時間旋鈕,使波形能夠顯示2個周期左右。調節Y軸增益旋鈕,使波形的峰-峰值在1/2屏幕寬度左右。然后觀察方波的上、下兩邊,看是否水平。如果出現過沖、傾斜等現象,則說明需要調節探頭.上的匹配電容。用小螺絲刀調節之,直到上下兩邊的波形都水平,沒有過沖為止。當然,可能由于示波器探頭質量的問題,可能調不到完全無失真的效果,這時只能調到最佳效果了。

3、另外就是示波器探頭上還有一個選擇量程的小開關: X10和X1。

當選擇X1檔時,信號是沒經衰減進入示波器的。而選擇X10檔時,信號是經過衰減到1/10再到示波器的。因此,當使用示波器的X10檔時,應該將示波器上的讀數擴大10倍(有些示波器,在示波器端可選擇X10檔,以配合探頭使用,這樣在示波器端也設置為X10檔后,直接讀數即可)。當我們要測量較高電壓時,就可以利用探頭的X10檔功能,將較高電壓衰減后進入示波器。另外, X10檔的輸入阻抗比X1檔要高得多, 所以在測試驅動能力較弱的信號波形時,把探頭打到X10檔可更好的測量。但要注意,在不甚明確信號電壓高低時,也應當先用X10檔測-下,確認電壓不是過高后再選用正確有量程檔測量,養成這樣的習慣是很有必要的,不然,哪天萬一因為這樣損壞了示波器,要后悔就來不及了。經常有人提問,為什么用示波器看不到晶振引腳上的波形?一個可能的原因就是因為使用的是探頭的X1檔,這時相當于-一個很重的負載(- -個示波器探頭使用x 1檔具有上百pF的電容)并聯在晶振電路中,導致電路停振了。正確的方法應該是使用探頭的X10檔。這是使用中應當注意的,即使不停振,也有可能因過度改變振蕩條件而看不到真實的波形了。

4、示波器探頭在使用時,要保證地線夾子可靠的接了地(被測系統的地,非真正的大地) ,不然測量時,就會看到一個很大的50Hz的信號,這是因為示波器的地線沒連好。

如果你發現示波器.上出現了一個幅度很強的50Hz信號(我國市電頻率為50Hz ,國外有60Hz的) ,這時你就要注意下看是否是探頭的地線沒連好。由于示波器探頭經常使用,可能會導致地線斷路。檢測方法是:將示波器調節到合適的掃描頻率和Y軸增益，然后用手觸摸探頭中間的探針,這時應該能看到波形,通常是一個50Hz的信號。如果這時沒有波形,可以檢查是否是探頭中間的信號線是否已經損壞。然后,將示波器探頭的地線夾子夾到探頭的探針(或者是鉤子)上,再去用手觸摸探頭的探針,這時應該看不到剛剛的信號(或者幅度很微弱) ,這就說明探頭的地線是好的,否則地線已經損壞。通常是連接夾子那條線斷路,通常重新焊上即可,必要時可更換,注意連接夾子的地線不要太長,否則容易引入干擾,尤其是在高頻小信號環境下。示波器探頭的地線夾子應該要靠近測量點,尤其是測量頻率較高、幅度較小的信號時。因為長長的地線,會形成一一個環， 它就像一個線圈 ,會感應到空間的電磁場。另外系統中的地線中電流較大時,也會在地線上產生壓降,所以示波器探頭的地線應該連接到靠近被測試點附近的地上。

5、有時順變脈沖串擾會對示波器造成干擾,造成誤觸發,可嘗試使用示波器的高頻抑制觸發模式，限制示波器帶寬等方法。

以上這段內容轉自網絡,但是對50Hz的干擾產生的原因網上有說是來自空間的輻射,對此不敢茍同,請教了公司里一個工程師,給我的解釋挺合理的。如果示波器的測試地與被測設備的地接在一起,那么信號的回流路徑就最短,直接從示波器的探頭流到示波器的測試地,經過被測設備的地最后回流到示波器的探頭。但如果中間示波器的測試地斷掉了,那么信號只能繞遠路回流,探頭的信號經過示波器的大地,流到被測設備的大地,最后流到示波器的探頭,中間繞了一個大圈,而且引入了工頻50Hz的干擾。
