與普通的互感器不同，通常的霍爾電流傳感器參數說明書里沒有標注角差的指標，但高精度的霍爾電流傳感器或高精度的磁通門電流傳感器越來越多的用在了電力設備上，比如各種綜合測試儀等，這就需要對電流傳感器的角差進行檢測標定。如果手頭沒有專業的互感器測試儀，無法對傳感器的角差進行直接測量并讀數，我們還可以用間接也是很簡便的方法計算出角差。

方法如下，可供參考。

設備：高精度的萬用表、一臺標準互感器、被檢測的電流傳感器以及一臺穩定的交流電流源。

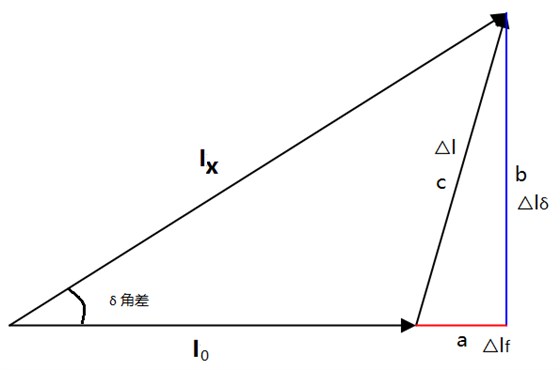

原理：根據如下圖所示：被測電流傳感器輸出電流與標準互感器之間的差電流ΔI ，可分解為兩個分量, 一個是與I₀ 同相位的分量ΔI_f , 另一個是與I₀ 正交的正交分量ΔI_δ, f為比差，δ為角差（單位是分）。

f = ΔI_f/I_o×100 %（1）

δ= ΔI_δ/I_o×3438(分) （2）

測試過程：

分別用萬用表的電流檔測量I_X和I₀的值，代數相減得出a即ΔI_f，再用萬用表測量電流傳感器輸出與標準互感器的輸出差值c即ΔI（測量時，用萬用表毫安電流檔測量兩個同名端之間的電流，同時標準互感器的輸出端一端與被測傳感器的地接在一起），這樣即可計算出b=√(c²-a²)即ΔI_δ。帶入公式（2），既可算出角差大小。

如果是電流傳感器為電壓型輸出，亦可采用同樣的方法（需要標準電壓互感器），用萬用表的電壓檔測量，計算出角差和比差。
