如何測量鐵路軌道電路的電流？

檢測鐵路電氣化區段鋼軌中軌道電路電流的電流傳感器，電氣化區段流經鋼軌的牽引電流為工頻50Hz，可達400-1000A。待測的軌道電路信號為信號機發出的載頻850Hz的交流正弦信號，電流大小在50-200mA之間，要求此電流傳感器不受其他頻率電流干擾，只檢出850Hz的電流大小。

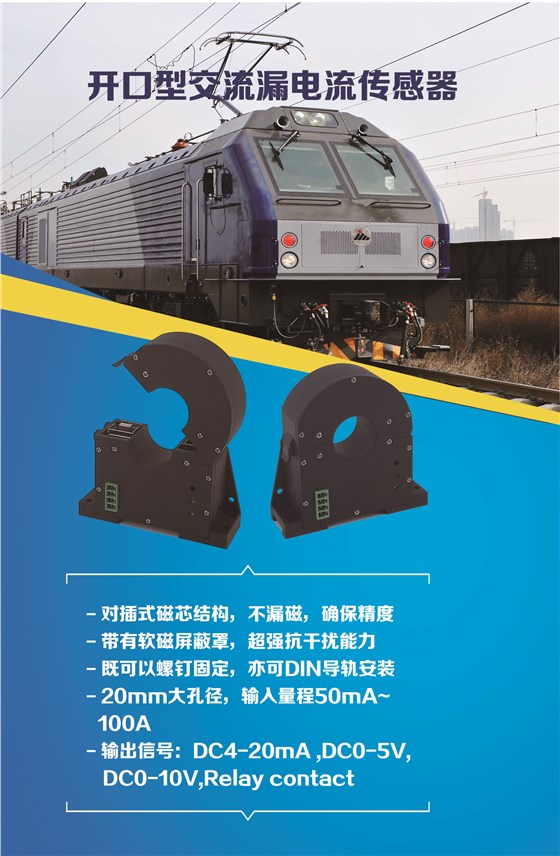

以上要求中，測量大電流和測量小電流均有適當?shù)膫鞲衅?，難點在于既測量大電流又測量小電流，這個難度較大，而且信號電流的頻率與牽引電流頻率不同。可采用柏艾斯傳感器JIB-C13系列，開口型安裝，能耐受大電流，可測量小電流，而且具有脈沖輸出接口，輸出與信號機電流同步的脈沖信號。
